15.5.1 设置步骤 - 自定义系统键盘

1. 从[画面(S)]菜单中选择[新建画面(N)]或点击，打开[新建画面]对话框。

2. 从[画面类型]中选择[键盘画面]。设置[画面号]和[标题]，点击[新建]。(例如，[画面号]为1，[标题]为test)


3. 显示键盘画面。

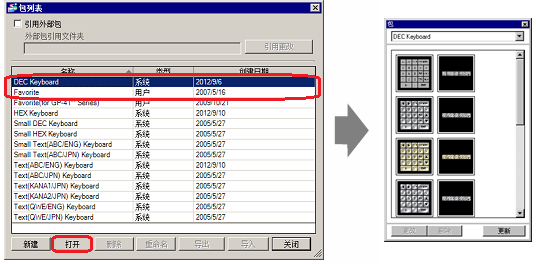

4. 从[查看(V)]菜单中选择[包(P)]或点击，显示[包列表]对话框。



   • 当[从[部件(P)]菜单中选择[键盘(B)]时，将弹出[包]对话框，也可以从其中选择。

5. 选择包含您想使用的键盘的包名称(例如，DEC键盘)，点击[打开]，将弹出[包]对话框。

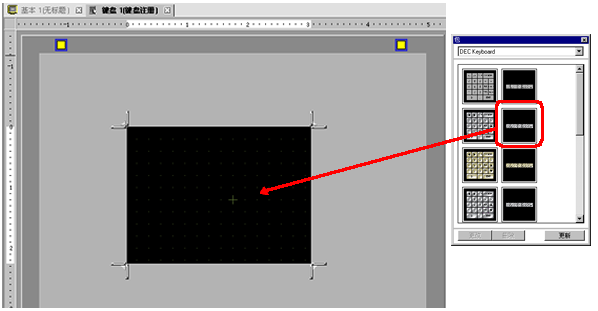

6. 选择需要使用的键盘，将它放置在键盘画面上。


7. 调整清除区的大小。
   拖动画面四个角上的大小调整句柄，更改画面大小。




   • [清除区]是覆盖和隐藏以前显示的键盘的区域。
     15.6.2 [键盘画面]设置指南

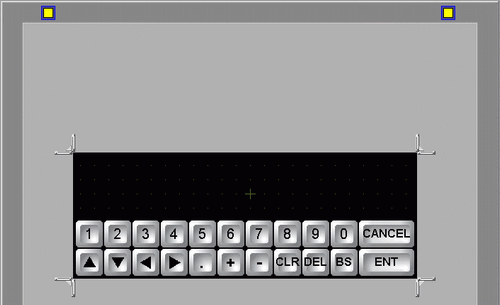

8. 根据需要自定义键盘，如修改键布局和尺寸。

9. 在自定义键盘上放置一个输入显示部件。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[输入显示(I)]，将它放置在画面上。




   • 一个画面只能放置一个输入显示部件。放置第二个时将显示错误消息。

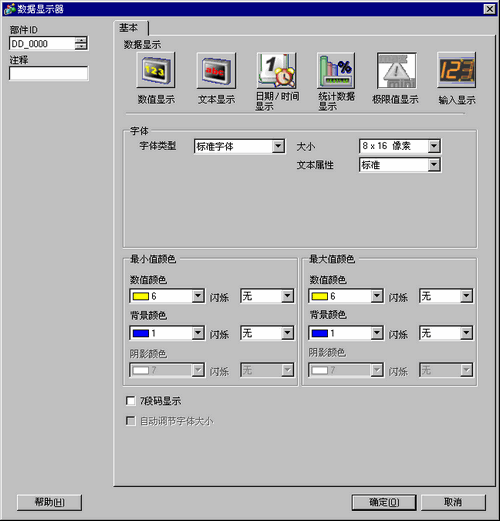

10. 双击放置的输入显示部件，打开设置对话框。


11. 必要的话，设置输入显示部件的颜色和将显示的文本，然后点击[确定]。

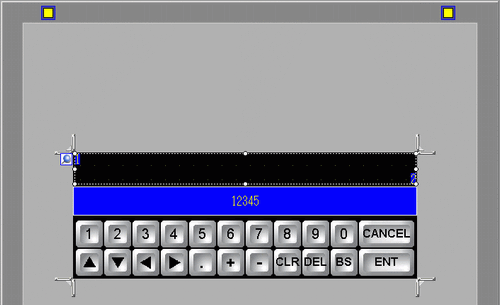

12. 在自定义键盘上放置一个极限值显示部件。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[极限值显示(W)]，将它放置在画面上。




    • 一个画面只能放置一个极限值显示部件。放置第二个时将显示错误消息。

13. 双击放置的极限值显示部件，打开设置对话框。


14. 根据需要，设置极限值显示部件的颜色和将显示的文本，然后点击[确定]。

15. 点击[基本1]选项卡，转到基本画面。

16. 配置设置，使用“数据显示器”来调用自定义键盘。从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

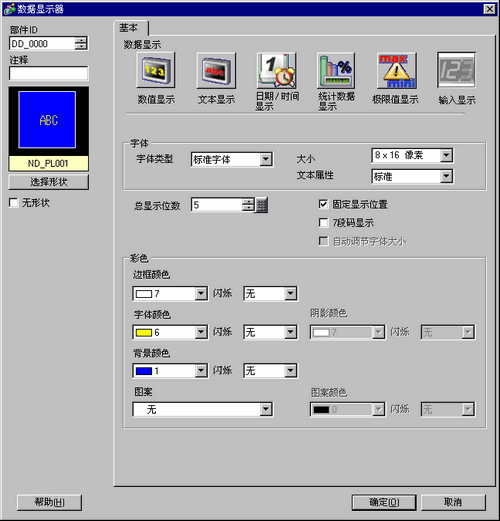

17. 双击画面上放置的部件。将显示[数据显示器]对话框。


18. 点击[选择形状]，选择适当的形状。

19. 在[监控字地址]中，设置将保存显示值的地址。

20. 在[数据类型]下拉列表中设置要显示的数据类型。

21. 勾选[允许输入]复选框。一旦勾选了[允许输入]复选框，[数据输入]选项卡就会出现，这样就可以输入数值数据。

22. 点击[数据输入]选项卡，画面显示如下。勾选[启用弹出键盘]复选框。


23. 选择[使用键盘画面]选项，在[画面号]中定义键盘画面号。




    • 点击[编辑]按钮。打开[画面号]所指定的键盘画面。如果指定的画面号没有对应的键盘画面，将打开[新建画面]。

24. 需要的话，在[颜色/报警]和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。
