14.3.1 设置步骤 - 显示/输入文本数据

1. 在[部件(P)]菜单中选择[数据显示器(D)]然后点击[文本显示(S)]或点击，将其放置在画面上。

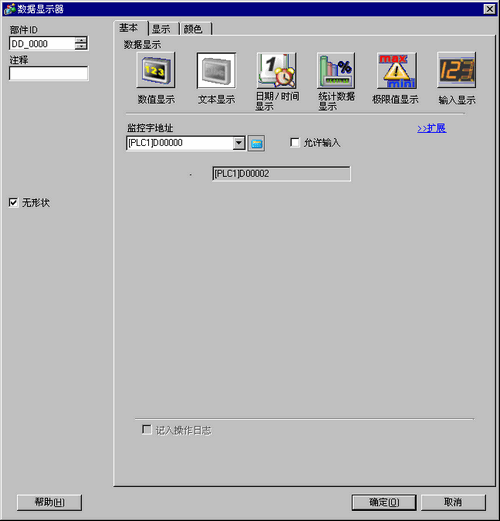

2. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。


3. 根据需要选择部件类型。取消勾选[无形状]，从[选择形状]中选择一种形状。

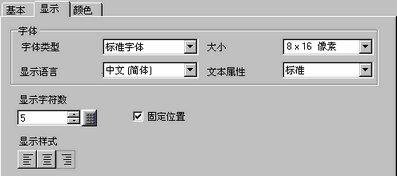

4. 点击[显示设置]选项卡，在[显示字符数]字段中输入字符数(介于一个1至100之间)。当用双字节字符时，每个双字节字符按两个字符计算。




   • 从[系统设置]窗口[主机]页面的[显示设置]选项卡中勾选[“数据显示器-文本显示”的显示语言与文本列表同步]复选框。

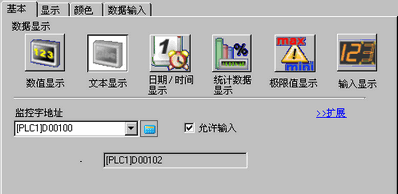

5. 点击[基本]选项卡，在[监控字地址]中设置地址，用于保存文本显示数据。

6. 将显示字地址(监控字地址+显示字符数)的最后一个地址。





   • 一个字使用两个单字节字符，或者一个字使用一个双字节字符。

7. 勾选[允许输入]复选框。将出现[数据输入]选项卡。




   • 当只显示文本数据时，不能设置此功能。

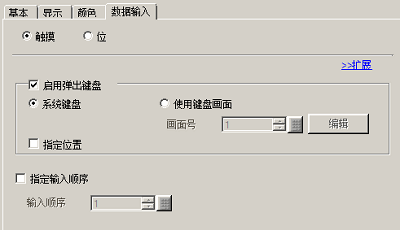

8. 点击[数据输入]选项卡，勾选[启用弹出键盘]复选框。


9. 需要的话，在[颜色/报警]和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。
