14.7.1 设置步骤 - 使用互锁功能来防止误操作

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

2. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。


3. 根据需要选择部件类型。取消勾选[无形状]，从[选择形状]中选择一种形状。

4. 在[监控字地址]中，设置地址以存储显示的数值。

5. 在[数据类型]下拉列表中，选择要显示的数据类型(例如，“16位Dec”)。

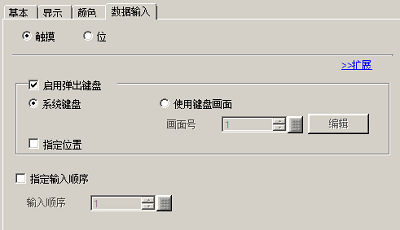

6. 勾选[允许输入]复选框。将出现[数据输入]选项卡。


7. 点击[数据输入]选项卡，勾选[启用弹出键盘]复选框。

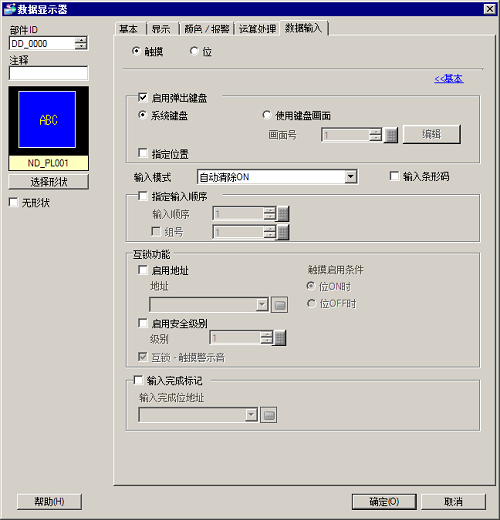

8. 在[数据输入]选项卡上，点击[扩展]。将显示如下对话框。


9. 从[互锁功能]区，勾选[启用地址]复选框，在[地址]字段中指定将启用触摸输入的位地址(M100)。

10. 使用[触摸启用条件]选项来设置启用触摸输入的条件。(例如，选择“位OFF时启用”可在该位置OFF时启用触摸操作。)

11. 需要的话，在[颜色/报警]和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。
