14.8.1 设置步骤 - 防止输入超出允许范围的数据

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

2. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。


3. 根据需要选择部件类型。取消勾选[无形状]，从[选择形状]中选择一种形状。

4. 在[监控字地址]中，设置地址以存储显示的数值。

5. 勾选[缩放设置]，在[数据类型]下拉列表中，选择要显示的数据类型(例如，“16位Dec”)。

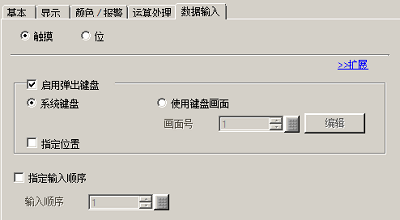

6. 勾选[允许输入]复选框。将出现[数据输入]选项卡。

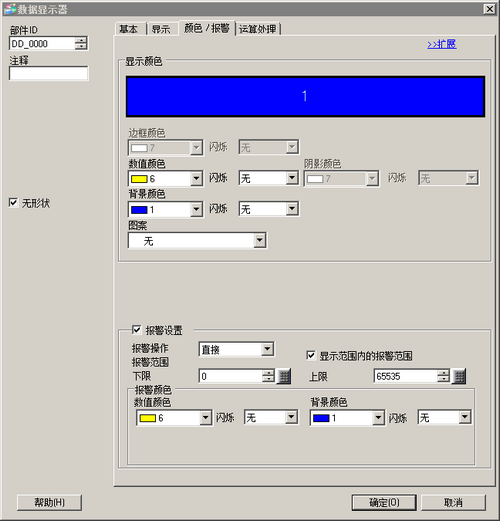

7. 点击[数据输入]选项卡，勾选[启用弹出键盘]复选框。


8. 点击[颜色/报警]选项卡，勾选[报警设置]复选框。


9. 在[报警操作]字段中，选择上限/下限值规定方法(例如，[直接])。



   • 勾选[显示范围内的报警范围]复选框时，只允许在[基本]选项卡[显示范围]区定义的范围内进行设置。

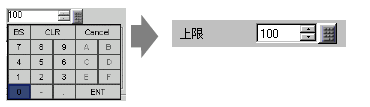

10. 在[报警范围]中，设置上限(例如，100)和下限(例如，0)。


11. 需要的话，在[颜色/报警]和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。
