14.10.1 设置步骤 - 使用开关加/减值

1. 从[部件(P)]菜单中选择[数据显示器(D)]，然后选择[数值显示(N)]或点击图标，将它放置在画面上。

2. 双击放置在画面上的数据显示器。将显示[数据显示器]对话框。


3. 根据需要选择部件类型。取消勾选[无形状]，从[选择形状]中选择一种形状。

4. 在[监控字地址]中，设置地址以存储显示的数值。

5. 在[数据类型]中设置将要显示的数据类型(例如“16位Bin”)。

6. 需要的话，在[报警/颜色]和[显示]选项卡上设置数据显示器的颜色和文本，然后点击[确定]。

7. 接下来，设置将进行加法运算的开关。在[部件(P)]菜单上指向[开关指示灯]，选择[字开关]，或点击将其放在画面上。

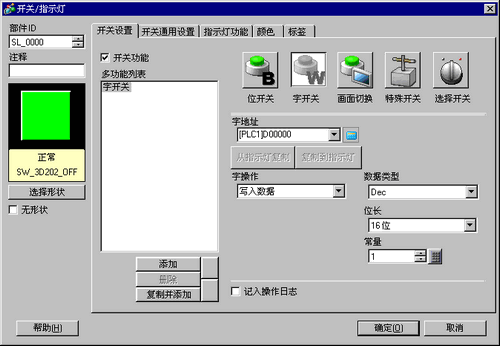

8. 双击所放置的开关部件。将显示如下对话框。


9. 在[选择形状]中选择开关形状。

10. 在[字地址]字段，设置触摸开关时的数据写入地址(同数据显示器中的监控字地址，例如，D100)。

11. 从[字操作]中选择[数据加]。

12. 在[加基本字地址]中设置将要加数据的地址(例如，D100)。

13. 将[数据类型]设置为[Bin]，将[常量]设置为“1”，并点击[确定(O)]。加操作的字开关功能至此设置完毕。

14. 重复上述步骤，为[数据减]创建一个字开关。
