7.7.1 设置步骤 - 防止从其他人机界面执行操作(以太网多重连接)

触摸画面设置操作锁定

当触摸一台人机界面的画面时，其他人机界面上的触摸操作被锁定。

1. 从[工程]菜单中选择[系统设置]-[主机]，点击[扩展功能设置]选项卡。

2. 在[操作锁定设置]中勾选[启用操作锁定]和[通过触摸锁定屏幕]复选框。


3. 在[超时]中设置时间，该时间段内如果在解锁人机界面上没有新的触摸操作，将自动解除屏幕锁定。

放置[操作锁定开关]

触摸操作锁定开关设置和解除操作锁定。

触摸操作锁定开关解锁人机界面，并且解锁所有其他人机界面。如需解除功能锁定，触摸人机界面上的解锁开关。

1. 从[工程]菜单中选择[系统设置]-[主机]，点击[扩展功能设置]选项卡。


2. 在[操作锁定设置]中勾选[启用操作锁定]复选框。


3. 在[超时]中设置时间，该时间段内如果在解锁人机界面上没有新的触摸操作，将自动解除屏幕锁定。

4. 在[部件(P)]菜单中，指向[开关/指示灯(C)]，选择[特殊开关(P)]或点击 ，然后将开关放置在画面上。

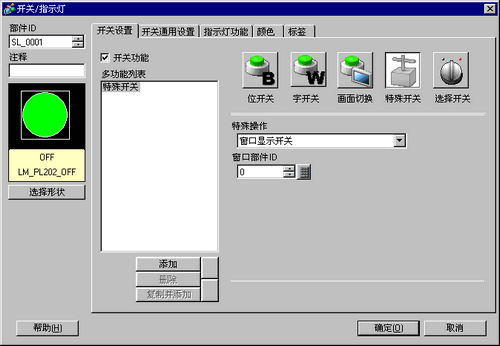

5. 双击所放置的开关部件。将显示如下对话框。


6. 在[选择形状]中选择开关形状。

7. 在[特殊操作]中选择[操作锁定设置]，在[操作]中选择要设置的开关类型。



   • 勾选[不进行自动解锁]复选框，即使经过了[超时]中设置的时间也不会解除锁定。如需释放， 将[操作]设置为[锁定和解锁]，或放置一个解锁]特殊开关。

8. 如果需要，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定(O)]。



   • 根据所选的形状，可能不能更改颜色。

   • 选择开关后按下[F2]键，您可以直接编辑标签文本。
