功能
选择[指示灯]或[报警链接]。
指示灯
在带灯开关的一个独立开关上设置指示灯功能。
报警链接
在带灯开关的一个独立开关上设置与报警链接的功能。

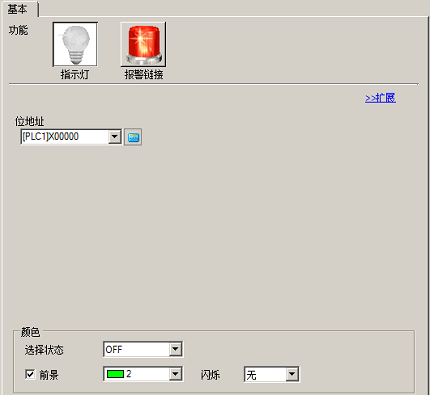

指示灯 - 基本
位地址
指定位地址，控制指示灯的ON/OFF。
如需为一个使用多个位地址或字地址的指示灯设置三种或更多种颜色，请在[扩展]对话框中设置它们。
颜色
选择状态
从[OFF]或[ON]中选择指示灯状态。
显示颜色
为各状态选择指示灯颜色。选择[显示颜色]并指定指示灯颜色。取消勾选复选框将使指示灯熄灭。
闪烁
选择部件闪烁及闪烁速度。

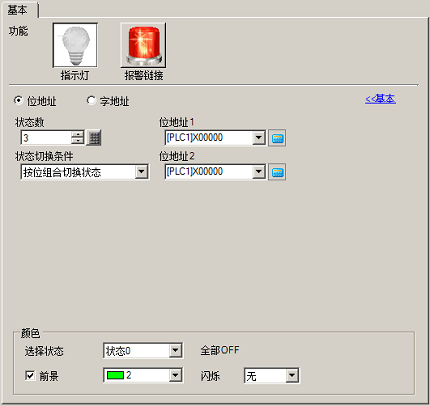

指示灯详情
地址类型
从[位地址]或[字地址]中指定操作状态的地址。
状态数
设置显示状态数。各[状态切换条件]的设置范围不同。
如果选择[按数据切换状态]：2~256
如果选择[按位切换状态]
SP5000系列、GP-4000系列(GP-4100系列除外)或LT-4000系列：2~33
其他机型：2~17
如果选择[按范围切换状态]：2~256
状态切换条件
选择切换指示灯显示的条件。
按位切换状态
指示灯状态根据16个位地址各自的ON/OFF状态而改变。
13.5 通过更改字地址的位来切换状态
按数据切换状态
可以通过保存一个0~255间的值来更改指示灯状态。
指示灯状态根据指定字地址中低8位的ON/OFF状态组合而改变。最多可以定义256组不同的颜色。
13.6 通过更改字地址值来切换状态
如果选择了[按数据切换状态]，而各个位的ON/OFF状态组合与[状态数]中的任何一个组合都不匹配，则指示灯将不能正常显示。例如，如果[状态数]是3，则可以使用状态0、1和2。将位1和2置ON会创建无效状态3，指示灯继续显示其以前的有效状态。在无效状态3下，如果从另一个画面切换到该画面，指示灯本身不可见。
按范围切换状态
指示灯状态根据字地址的值而改变。可以设置1~256个范围。多个范围可指定同一状态(形状和/或颜色设置)。
按范围切换状态
位地址(1~4)/字地址
设置地址。指示灯显示将根据这里指定的地址的位状态及[状态切换条件]进行更改。
颜色
选择状态
选择指示灯状态。
显示颜色
为各状态选择指示灯颜色。选择[显示颜色]并指定指示灯颜色。取消勾选复选框将使指示灯熄灭。
闪烁
选择部件闪烁及闪烁速度。
报警链接 - 所有块
块指定
设置[所有块]与报警链接。
从开关复制
从[历史报警开关(定义块)]复制[块]和[相关块]设置，该历史报警开关(定义块)与指示灯报警须同属于一个带灯开关。如果未配置[历史报警开关(定义块)]，此功能不起作用。

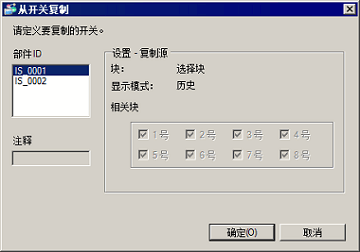

如果有多个可用特殊开关，将弹出[从开关复制]对话框。选择拟复制其设置的开关。
部件ID
选择作为复制源的部件ID。
设置 - 复制源
显示[部件ID]所指定部件的块设置。
注释
显示[部件ID]所指定部件的注释。
显示模式
选择拟显示报警的显示模式。
显示报警状态
设置拟显示报警的状态。
显示颜色
为[显示报警状态]中选择的状态选择指示灯颜色。选择[显示颜色]并指定指示灯颜色。取消勾选复选框将使指示灯熄灭。
闪烁
选择部件闪烁及闪烁速度。
初始颜色
设置无报警时的指示灯颜色。选择[初始颜色]并指定指示灯颜色。取消勾选复选框将使指示灯熄灭。
报警链接 - 选择块
块指定
设置[选择块]与报警链接。当使用[选择块]时，选择准备与报警链接的块号。
从开关复制
从[历史报警开关(定义块)]复制[块]和[相关块]设置，该历史报警开关(定义块)与指示灯报警须同属于一个带灯开关。如果未配置[历史报警开关(定义块)]，此功能不起作用。
如果有多个可用特殊开关，将弹出[从开关复制]对话框。选择拟复制其设置的开关。
部件ID
选择作为复制源的部件ID。
设置 - 复制源
显示[部件ID]所指定部件的块设置。
注释
显示[部件ID]所指定部件的注释。
相关块
选择[块]后面的[选择块]时，会显示此项。选择准备与报警链接的块。
显示模式
选择拟显示报警的显示模式。
颜色
设置报警的显示颜色。
按级别更改颜色
选择此项，按照在[通用设置]-[报警设置]中设置的级别为不同的报警消息进行彩色编码。从[级别]或[状态+级别]中选择彩色编码标准。
级别
根据在[报警]的[块]中设置的级别(从0到7的8个级别)显示颜色。
状态 + 级别
根据在[报警]的[块]中设置的级别(从0到7的8个级别)显示颜色，并根据[触发]、[确认]和[恢复]这三种状态将每个级别分成不同的颜色。
状态的优先级从高到低依次为触发、确认和恢复。级别的优先级从7到0依次降低。
在状态与级别之间，状态的优先级较高。因此，如果发生了0级触发和7级确认，将显示0级触发。
显示颜色
为各状态/级别指定指示灯颜色。选择[显示颜色]并指定指示灯颜色。取消勾选复选框将使指示灯熄灭。
闪烁
选择部件闪烁及闪烁速度。

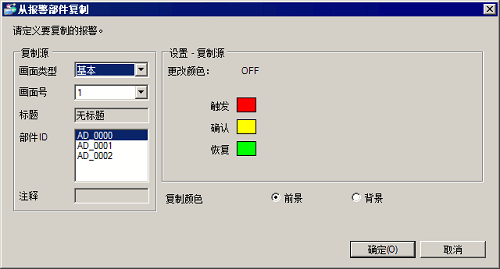

从报警部件复制
从报警部件复制颜色设置。
指定复制源
画面类型
从[基本]和[窗口画面]中选择。
画面号
选择一个画面号。
标题
显示指定画面的标题。
部件ID
列出指定画面中的所有部件。选择拟复制的部件。
注释
显示[部件ID]所指定报警部件的注释。
设置 - 复制源
显示[部件ID]所指定报警部件的颜色设置。
复制颜色
从[前景]或[背景]中选择要复制的颜色。
初始颜色
设置无报警时的指示灯颜色。选择[初始颜色]并指定指示灯颜色。取消勾选复选框将使指示灯熄灭。
闪烁
选择部件闪烁及闪烁速度。
