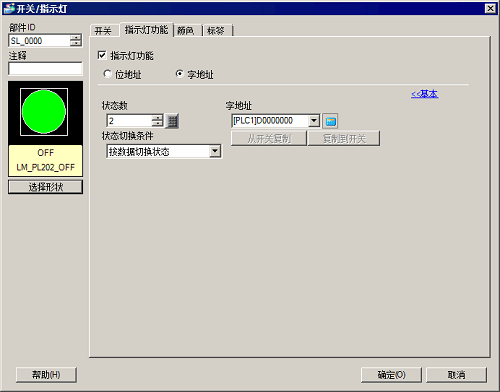

13.8.3 指示灯功能 - 扩展/字地址

状态数

设置显示状态数。各[状态切换条件]的设置范围不同。

• 如果选择[按数据切换状态]：2~256

• 如果选择[按位切换状态]
  SP5000系列、GP-4000系列(GP-4100系列除外)或LT-4000系列：2~33
  其他机型：2~17

• 如果选择[按范围切换状态]：2~256

状态切换条件

选择切换指示灯显示的条件。

• 按位切换状态

指示灯状态根据16个位地址各自的ON/OFF状态而改变。
13.5 通过更改字地址的位来切换状态

• 按数据切换状态

可以通过保存一个0~255间的值来更改指示灯状态。

指示灯状态根据指定字地址中低8位的ON/OFF状态组合而改变。最多可以定义256组不同的颜色。
13.6 通过更改字地址值来切换状态

• 按范围切换状态

指示灯状态根据字地址的值而改变。可以设置1~256个范围。多个范围可指定同一状态(形状和/或颜色设置)。

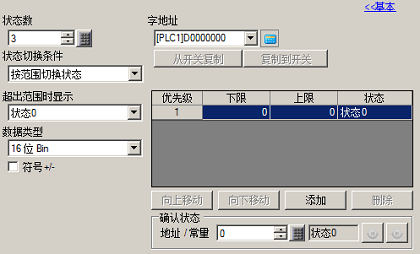

按范围切换状态

字地址

选择用于切换指示灯显示的字地址。

超出范围时显示

当字地址值超出设置的所有范围时，将显示此处指定的[状态]。

数据类型

选择字地址的数据格式。

符号+/-

指定是否使用负数。只有当[数据类型]是[16位Bin]或[32位Bin]时才能使用此项。

优先级

显示范围设置的优先级。编号越小，优先级越高。

如果一个范围的[上限]大于下一个范围的[下限]，将显示优先级较高的[状态]。

下限/上限

设置用于切换状态的各个范围。当字地址的值在下限和上限之间时(下限 <= 字地址值 <= 上限)，指示灯按指定的[状态]显示。

数据类型	符号+/-	设置范围
8位Bin	不选	0~255
	勾选	-128~127
16位Bin	不选	0~65535
	勾选	-32768~32767
32位Bin	不选	0~4294967295
	勾选	-2147483648~2147483647
8位BCD	-	0~99
16位BCD	-	0~9999
32位BCD	-	0~99999999

状态

选择当字地址值处于[下限]和[上限]之间时指示灯的显示状态。多个范围可指定相同的[状态]。

向上移动/向下移动

上下移动选定的范围可更改其优先级。上移提升优先级，下移降低优先级。

添加

在选定行的上方新增一个范围。

最多可以添加256行。

删除

删除选定的范围设置。

仅有一行时不能删除。

确认状态地址/常量

查看指示灯的显示如何根据字地址值而变化。

可在[选择形状]窗口预览与值(在[常量]中输入数值时)或范围(当用左右箭头切换范围时)对应的状态。
