16.4.1 设置步骤 - 用带灯开关监视/操作报警

如需用带灯开关监视/操作报警,请执行如下操作:

  1. 在[系统设置]-[输入设备]中设置带灯开关。
    设置带灯开关

  2. 为带灯开关上的一个独立开关分配部件。
    分配部件

  3. 为带灯开关创建标签。
    创建打印标签

本节介绍监视整个工程的块1报警的步骤。设置开关,当触发报警时,开关1亮,显示为红色,按开关5可清除报警。

设置带灯开关

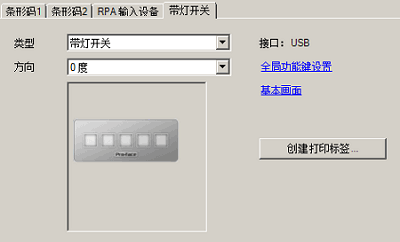

  1. 从[工程]菜单中选择[系统设置]-[输入设备],点击[带灯开关]选项卡。

  2. 从[类型]下拉列表中选择[带灯开关]。

  3. [方向]选择[0度]。

分配部件

  1. 在[输入设备] - [带灯开关]选项卡上,点击[全局功能键设置]。

    • 如需设置仅用于一个画面的开关,请点击[基本画面]并设置功能键。

  2. 双击[IS1],打开[功能键设置]对话框。

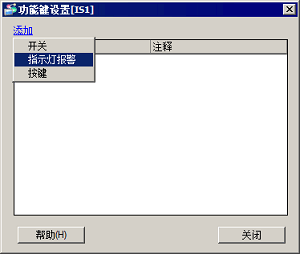

  3. 弹出如下画面。点击[添加]。
    选择[指示灯报警],添加部件ID。

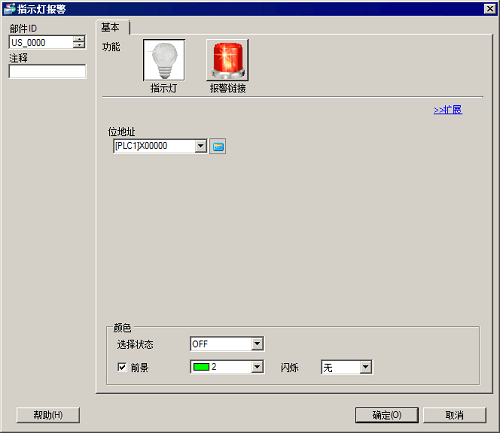

  4. 双击添加的部件ID,打开指示灯报警设置画面。

  5. 在[功能]处选择[报警链接]。

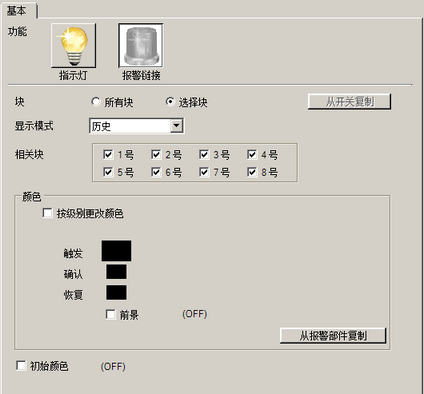

  6. 在[块]中,选择[选择块]。

  7. 在[相关块]中选择[1号]。取消勾选其他块。

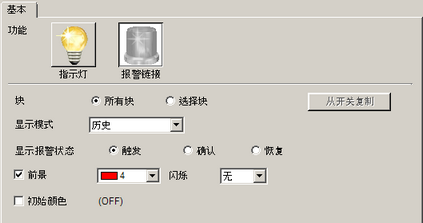

  8. 选择一种[显示模式]。在此示例中,选择[历史]。

  9. 勾选[前景],将“触发”颜色设置为[红4]。[闪烁]选择[无]。

  10. 点击[确定]完成指示灯报警设置。

  11. 点击[关闭]退出[功能键设置]对话框。

  12. 重复上述步骤,设置用开关5清除报警。双击[IS5],打开[功能键设置]对话框。

  13. 点击[添加],选择[开关]。

  14. 双击添加的部件ID。

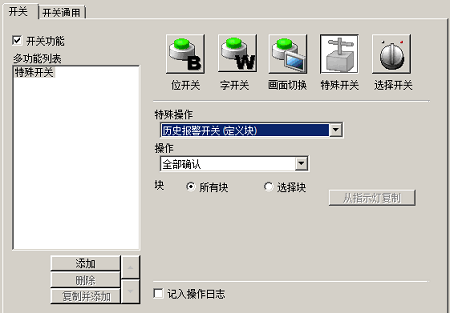

  15. 在[开关]选项卡上选择[特殊开关]。

  16. 从[特殊操作]中选择[历史报警开关(定义块)]。

  17. 在[操作]中选择[全部清除]。

  18. 选择[块]后面的[选择块],并勾选[1号]。取消勾选其他块。

  19. 点击[确定]完成设置。

创建打印标签

  1. 创建打印标签。可打印在透明薄膜上,然后将标签插入带灯开关。

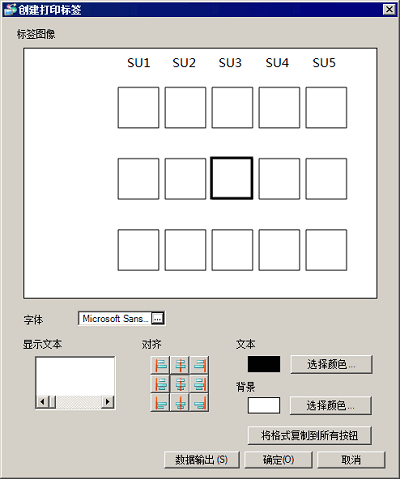

    在[输入设备] - [带灯开关]选项卡上,点击[创建打印标签]。

  2. 在[字体]处选择字体。

    • 选择的字体将用于所有开关。

  3. 在[标签图像]处,选择待输入文本的开关,然后在[显示文本]中输入文本。

  4. 选择[对齐]、[文本颜色]和[背景颜色]。

    • 选择的背景颜色将用于所有开关。

  5. 点击[数据输出]。

  6. 在弹出的对话框中,从[保存类型]中选择一种文件格式。可选择[位图文件(*.bmp)]或[JPEG文件(*.jpg)]。

  7. 从[分辨率]中选择输出文件的分辨率,然后保存到适当位置。
