20.3.1 设置步骤 - 查看活动报警列表

  1. 从[通用设置(R)]菜单中选择[报警设置(A)]或点击。弹出如下画面。在[语言]中,选择报警消息显示语言。

  2. 勾选[启用摘要]复选框。

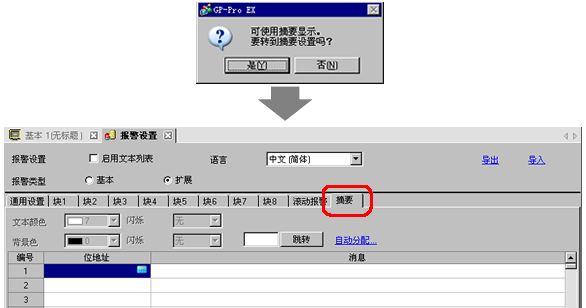

  3. 当显示如下提示消息时,点击[是]。画面上显示[摘要]选项卡。

  4. 在[位地址]中,设置位地址,以监控报警触发。

    • 对多个监控位请勿使用相同地址。如果对多个监控位使用了相同地址,则仅显示注册号(行号)最小的报警消息。

    • 请使用连续位地址来设置希望在一个画面上显示的消息的监控位。如果将监控位设置在不同的寄存器上,或虽然设置在同一寄存器上,但却使用了非连续的位地址,将不能在同一画面上显示该消息。

  5. 在[消息]单元格中,输入当触发报警时将显示的消息,指定[文本颜色]、[背景颜色]和[闪烁]。

    • 一条报警消息中最多可以注册160个单字节字符。

    • 当勾选了[启用文本列表]复选框时,即使在系统运行时也可以切换和显示消息语言。
      18.3 切换文本语言

  6. 打开画面编辑软件,设置“报警”部件。在[部件(P)]菜单中,选择[报警(A)],或点击,将部件放置在画面上。

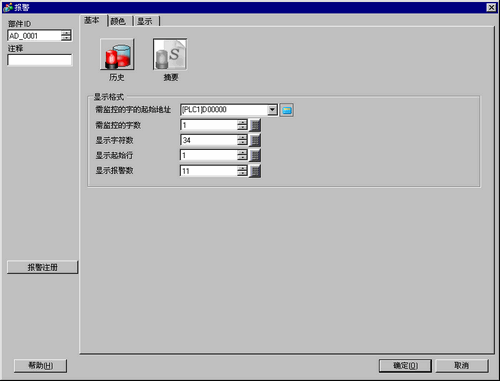

  1. 双击所放置的报警。然后将显示“报警”对话框。选择[摘要]。

  1. 在[需监控的字的起始地址]处,使用一个被转换为16位字的值,来设置起始地址,该地址是[报警]中注册的位地址的起始地址。例如,如需在摘要中显示已注册监控位“M1000”的消息,请在[需监控的字的起始地址]中指定“M992”,因为从M992到M1008的地址包含在一个字中。

  1. 在[需监控的字数]中,定义从[监控字地址]开始的字数,来分配监控位地址。

  2. 设置将在画面上显示的消息的[显示字符数]、[显示起始行]和[显示报警数]。

  3. 在[颜色]选项卡中,设置恢复和清除报警消息时使用的颜色,然后在[显示]选项卡中设置消息的字体和大小,然后点击[确定]。
