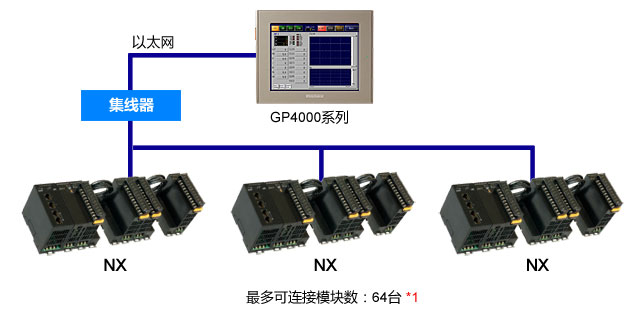

GP4000系列连接阿自倍尔株式会社(原:株式会社山武)的计装网络模块NX系列。可用于多通道监控和其他功能。 |
|
![](../images/NX_system_e.jpg) |
|
*1 如果连接33台及以上设备,需查看[控制器/PLC手册:允许增加的台数]。 |
|
|
|
功能 |
|
- |
通道监控 A |
|
|
作为紧凑型部件供小型化显示使用。用于多通道的综合监控。 |
|
- |
通道监控 B |
|
|
除多个监控功能以外,还可以编辑SP设置。 |
|
- |
通道参数设置 A |
|
|
设置功能包括PV、SP和MV数值监控,LSP、手动MV、PID、OL/OH和三种模式(运行/就绪、自动/手动、 AToff/ATon)。使用该功能可方便的进行设置。 |
|
- |
通道设置/趋势图 |
|
|
设置功能包括PV、SP和MV(MV仅适用于大尺寸机型)数值监控、趋势图显示、报警监控、LSP、手动MV、PID、OL/OH、三种模式(运行/就绪、自动/手动、AToff/ATon)和四种事件值。可以看着趋势图进行参数设置。 |
|
- |
报警监控 |
|
|
显示在列表中激活的报警。可同时查看详细的报警原因及解决故障的方法,减少了故障时间。 |
|
- |
报警历史 |
|
|
报警的历史信息与已激活的报警可清晰的显示在一个列表中,根据出错的严重程度,显示不同的颜色。并且通过显示报警的详细原因及解决故障方法,减少了故障时间。 |
|
|
* GP-4501T和GP-4301T支持此连接示例程序。
* 需GP-Pro EX V3.01.203及以上版本。
* Pro-face不担保此示例的运行不会中断或不会出错。
|
下载示例程序文件和详细描述(PDF文件)。
|
