GP-4105x和GP-4106x的串口是9针两片型端子块，位于右侧。
GP-4107x的串口是D-Sub 9针(凹型)。
GP-4105x串口是RS-232C型，GP-4106x串口是RS-422/485型，GP-4107x的串口是RS-485(隔离)型。 |
|
|
|

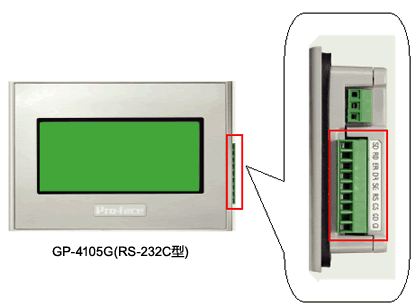

(示例) GP-4105G(RS-232C型) |
|
|
|
|
具体性能规范列举如下： |
|
| 型号 |
性能规格
|
| GP4105 |
RS-232C
|
- 异步传输
- 数据长度：7 或 8 位
- 校验位：无、奇或偶
- 停止位：1 或 2 位
- 数据传输速率：2,400bps～115.2kbps
- 接头：9 针两片型端子块 |
| GP4106 |
RS-422/485
|
| GP-4107 |
RS-485(隔离) |
- 异步传输
- 数据长度：7 或 8 位
- 校验位：无、奇或偶
- 停止位：1 或 2 位
- 数据传输速率：2,400bps～115.2kbps，187.5kbps(MPI)
- 接头：D-Sub 9 针(凹型) |
|
|
|
|
| 重要信息： |
| - |
与控制器连接时，电缆连接图和通讯参数设置请参阅“GP-Pro EX控制器/PLC连接手册”。 |
| - |
GP4105/GP4106的RS-232C和RS-422/485型串口未设隔离。尤其当外接控制器没有隔离时，请将人机界面的SG(信号地)连接到外接控制器。否则可能造成RS-232C或RS-422/485电路损坏。 |
| - |
在RS-232C和RS-422/485型人机界面(GP4105/GP4106)中，SG(信号地)和FG(外壳地)是内部相连的。当使用SG端子连接人机界面和外接控制器时，请确认整个系统中没有短路情况。 | |
|
| |
|
|
|
下表列出端子块各端子的细节： |
|
RS-232C型(GP4105)，RS-422/485型(GP4106) |
RS-232C型 |
RS-422/485型 |
标签 |
信号名称 |
方向 |
描述 |
标签 |
信号名称 |
方向 |
描述 |
CI |
CI(RI) |
输入 |
呼叫状态显示 |
CSB |
CSB |
输入 |
发送清除B(-) |
CD |
CD |
输入 |
载波检测 |
CSA |
CSA |
输入 |
发送清除A(+) |
CS |
CS(CTS) |
输入 |
发送清除 |
ERB |
ERB |
输出 |
数据终端就绪B(-) |
RS |
RS(RTS) |
输出 |
发送请求 |
ERA |
ERA |
输出 |
数据终端就绪A(+) |
SG |
SG |
- |
信号地 |
SG |
SG |
- |
信号地 |
DR |
DR(DSR) |
输入 |
数据设置就绪 |
RDB |
RDB |
输入 |
接收数据B(-) |
ER |
ER(DTR) |
输出 |
数据终端就绪 |
RDA |
RDA |
输入 |
接收数据A(+) |
RD |
RD(RXD) |
输入 |
接收数据 |
SDB |
SDB |
输出 |
发送数据B(-) |
SD |
SD(TXD) |
输出 |
发送数据 |
SDA |
SDA |
输出 |
发送数据A(+) |
|
|
|
|
|
| 备注： |
|
使用RS-422/485型人机界面背板上的DIP开关(4位)，可接入终端电阻。出厂默认设置为“OFF”(无终端电阻)。请确认连接外接控制器(PLC)时是否需要接入终端电阻。详情请参阅“GP-Pro EX控制器/PLC连接手册”。 | | |
|
|
