可否在图表上显示理想数据以便与实际数据进行比较？

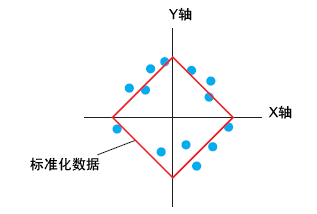

	您可以采集两个字地址的数值，将它们分别作为X轴和Y轴坐标，以点和线的形式显示在图表上。您可以显示理想数据并将其与实际数据进行比较。

如何设置

以下介绍如何在基本画面上用XY历史散点图显示通过[采样]而来的X坐标和Y坐标数据。

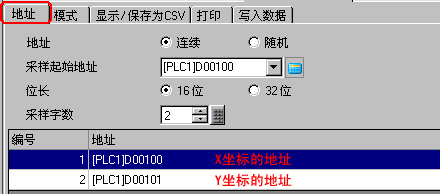

在[采样设置]窗口的[地址]选项卡上，设置将显示为X坐标和Y坐标的字地址。

例) X坐标地址 = D100，Y坐标地址 = D101

→ 详细设置

打开[XY历史散点图]设置窗口。

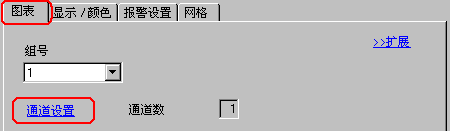

在[图表]选项卡上，点击[通道设置]。

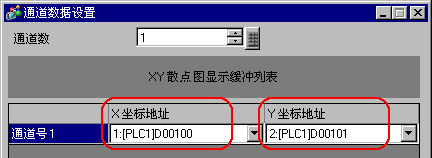

将弹出[通道数据设置]窗口。设置[通道数]、[X坐标地址]和[Y坐标地址]。

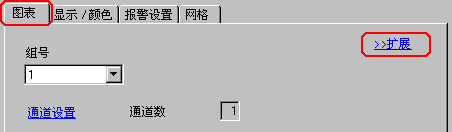

点击[扩展]。

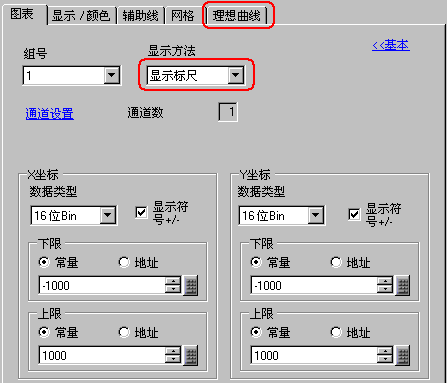

如果指定[显示标尺]，将显示[理想曲线]选项卡。

注意
只有指定了[显示标尺]后，才能设置[理想曲线]。

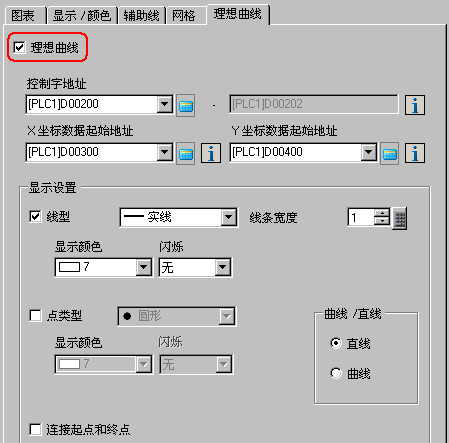

勾选[理想曲线]复选框，设置[控制字地址]、[X坐标数据起始地址]和[Y坐标数据起始地址]。

→ 点击这里查看有关理想曲线控制字地址的信息

注意
如需使用此功能，您的画面和逻辑编程软件必须是GP-Pro EX V 2.20及以上版本。
