FAQ(常见问题)

 如何输入/输出视频图像？

在GP上，最多可以显示来自5个视频源的4幅画面，这5个视频源包括4个外部摄像机(VIDEO)输入和1个PC图像(RGB)输入。

还有一个GP图像(RGB)输出，用于在外部监视器上显示GP画面。
视频电缆

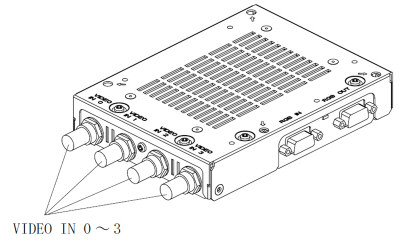

将BNC接头连接到VIDEO IN 0～3

输入信号制式： NTSC/PAL
接口数量： 4
接头： 75Ω BNC(插孔)
推荐接头： BNC-P-3DV-SA <Hirose Electric Co., Ltd.>
推荐电缆： 3C-2V同轴电缆

RGB电缆

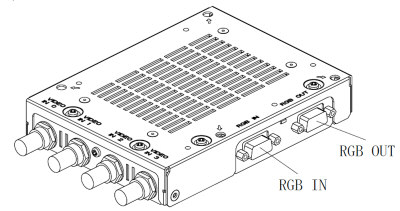

将D-Sub15针接头连接到RGB OUT或RGB IN。

输入规格： VGA/SVGA
输出规格： 640 x 480像素(GP-3500T/3550T)
800 x 600像素(GP-3510T/3560T/3600T/3650T)
接口数量： 输入输出各1个
接头： D-Sub 15针(凹型)
推荐接头： XM4K-1543 <Omron Corporation>
推荐电缆： XM2S-0913 <Omron Corporation>
推荐RGB电缆：
(两端均带接头)		 FP-CV00(2.5m) <Pro-face>
FP-CV01(5.0m) <Pro-face>

重要事项
* 请勿使RGB输出电缆长于5米。
