GP发生黑屏现象。

错误描述

GP发生黑屏现象。

检查

黑屏前是否更改了画面数据设置或PLC的梯形图程序设置。

屏幕底部是否显示错误消息？

解决方法

方法1

判断是软件原因还是硬件原因。如果连接了PLC，拔掉连接电缆。接通断开GP的电源，检查故障现象是否出现。

如果从系统区(*1)首地址开始的第9个字地址保存的是十六进制数据“FFFF”，GP屏幕上将无任何显示。请通过PLC进行确认。如果第9个字地址保存的是“FFFF”，请改为“0”。

如果第14个字地址的00位为ON，GP的背光灯将关闭。请通过PLC进行确认。如果第14个字地址的00位为ON，请将其置OFF，以便打开背光灯。

如果系统区与PLC梯形图程序所使用的存储区发生重合，请更改系统区起始地址(*2)。

备注

什么是系统区？

GP存储区中的前20个字地址被称为系统区。系统区处理画面切换、背光灯关闭等GP系统操作。

通过设置[系统区起始地址]，您可以将系统区分配给最多20个指定的PLC寄存器字地址。

分配该地址给PLC后，就能在GP和PLC之间交换系统区信息。还可以通过PLC执行画面切换、背光灯关闭等操作。

可以用下述方法设置系统区起始地址....

*	GP-Pro EX软件
	[系统设置]窗口 -> [主机] -> [系统区]
*	GP主机
	在离线模式下，选择[Main Unit Settings] -> [System Area Settings]

GP画面数据可能有问题。通过[强制传输](*3)方式再次传输画面。

备注

如何设置强制传输

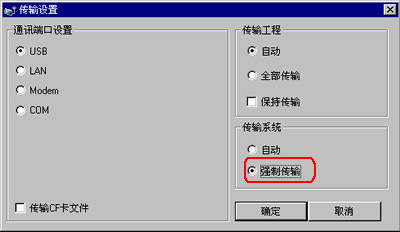

*	点击[传输工具]对话框中的[传输设置]按钮。在[传输系统]处选择[强制传输]。

方法2

请查看错误代码，然后再次搜索FAQ(常见问题)。

-> 点击这里搜索错误代码

方法3

亮度或对比度可能较低。请确认亮度和对比度设置。

-> 点击这里查看如何调节亮度和对比度

若调节亮度和对比度之后仍然为黑屏状态

GP可能发生故障(软件或硬件),可能是背光灯烧毁或是GP电源发生故障。

确认GP的供电正常。仅接通GP的电源，查看屏幕是否点亮。

如果接通电源后屏幕仍然不亮，请检查GP是否能进入离线模式，GP的LED指示灯是否为绿色等。若要判断是软件问题还是硬件问题，可将备份数据再次传输到GP。如果故障仍未解决，则可能是GP硬件损坏。

(关于背光灯烧毁的问题，请参阅 *4。)

备注

*4	背光灯烧毁检测
	如果背光灯接近烧毁状态，背光灯烧毁检测功能将发挥作用，此时LED指示灯将为黄色。
