FAQ(常见问题)

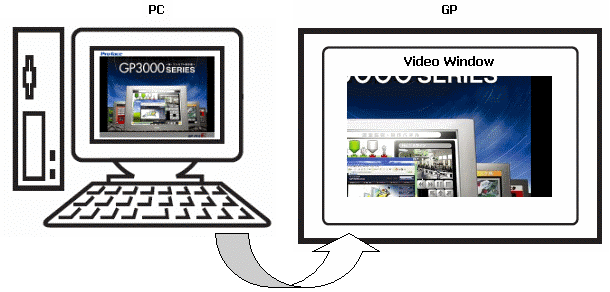

RGB输入图像或JPG图像的显示位置发生偏移。
如果在视频设置中更改了视频图像或图片的显示位置,则视频窗口中的部分图像会被切去。此时请按以下步骤调整显示位置。
设置步骤
1.

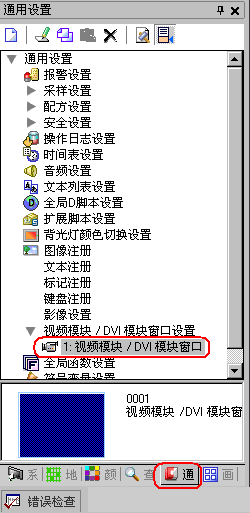

在工作区的[通用设置]窗口中,点击[视频模块/DVI模块窗口],然后选择一个视频窗口。
2.

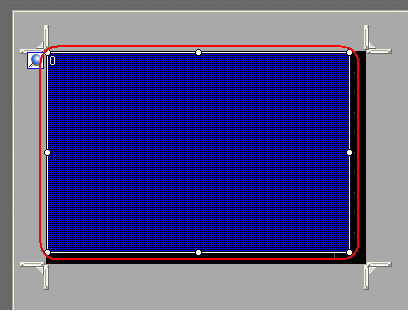

视频窗口打开。双击视频显示区。
3.

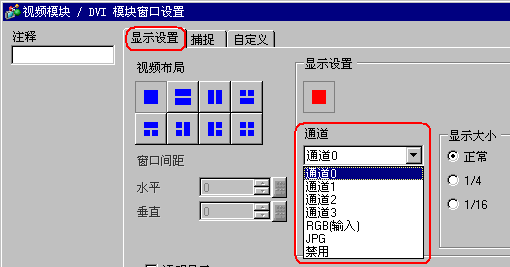

将弹出[视频模块/DVI模块窗口设置]对话框。在[显示设置]选项卡上,如果[通道]被设置为“RGB(输入)”或“JPG”,请将其改为“通道0”。
4.

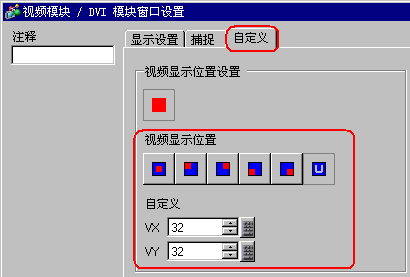

接下来,请在[自定义]选项卡上调整RGB输入图像或JPG图像的显示位置。
注意
-
[自定义]的默认值是VX = 0,VY = 0。
5.

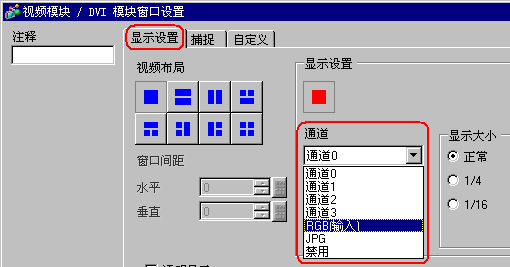

返回[显示设置]选项卡,将[通道]设置为“RGB(输入)”或“JPG”。
注意
-
如果将[通道]设置为“RGB(输入)”或“JPG”,[自定义]选项卡上的设置选项将变成灰色,这时就无法更改设置。
↑
