PID指令的控制块变量将被转换为PID变量。数组名称会被替换，但功能不会改变。
|
|
转换PID指令 |
|

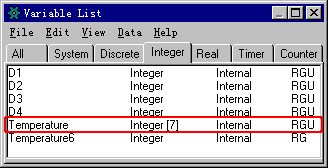

| 如果在GP-PRO/PBIII C-Package上用PID指令设置了控制块变量... |
| |
|
|
|
| 在GP-Pro EX的[编辑符号变量]设置中，它将被注册为PID变量。
如果在程序其他部分使用了分配给PID指令控制块的整型数组，转换后将会原样分配PID变量。 |
|
PID变量与GP-PRO/PBIII C-Package中元素编号的对应关系如下表所示。
|
| GP-PRO/PBIII C-Package的数组(元素编号) |
GP-Pro EX的PID变量 |
描述 |
| Temperature[0].X[1] |
Temperature.Q |
PID处理完成标志 |
| Temperature[0].X[2] |
Temperature.PF |
PID处理无效范围标志 |
| Temperature[0].X[3] |
Temperature.TO |
超过最大刻度值 |
| Temperature[0].X[4] |
Temperature.UO |
超过最小刻度值 |
| Temperature[0].X[5] |
Temperature.IF |
积分范围处理标志 |
| Temperature[1] |
Temperature.KP |
比例常量 |
| Temperature[2] |
Temperature.TR |
积分时间 |
| Temperature[3] |
Temperature.TD |
微分时间 |
| Temperature[4] |
Temperature.PA |
PID处理无效范围 |
| Temperature[5] |
Temperature.BA |
偏差(偏移) |
| Temperature[6] |
Temperature.ST |
采样周期 | |
|
|
| 注意 |
| * |
如果指定的位不是PID变量0号元素的第1到5位，分配给操作数的变量将被转换为"?"。 | | |
