兼容性
填充的兼容性

GP-Pro EX不支持GP-PRO/PBIII的[填充]设置。

如果在GP-PRO/PBIII中对[正方形/矩形]、[多边形]等设置了填充,转换后,它们将变成不同的图形或“实心”对象。

但是在以下情况下,GP2000/77R/70系列与GP3000系列的显示有所不同。


填充的显示有所不同的情况
1. 在[弧/饼形]上使用[填充]时
2. 转换后的对象包含100以上的顶点时
3. 当使用[填充]和[加载画面]时
4. 在[文本]上使用[填充]时
5. 当对象放在SW_NO_BORDER开关下面时 → 第5种情况

重要事项
-

转换到GP-Pro EX后,注册为包的实心对象在图片显示器中不能显示。如需在图片显示器中显示实心对象,请取消填充功能或用新的对象替换该实心对象。


第1种情况:在[弧/饼形]上使用[填充]时

转换前(GP-PRO/PBIII)
对放置在基本画面上的[弧/饼形]设置了[填充]。 GP-PRO/PBIII在其内部填充颜色,不留任何空隙。



转换后(GP-Pro EX)
在GP-Pro EX中显示的图形如右。
可以看到在边界处有一些空隙。



第2种情况:转换后的对象包含100以上的顶点时

转换前(GP-PRO/PBIII)
在一个线条倾斜角不等于45度的图形上使用了[填充]。(→ 见右图。) [折线]的颜色为白色,[填充]为蓝色。


放大图片后可以看到非45度角的线条不是逐点对齐的。

红圈中的点被视作顶点。如果有超过100个的顶点,则需要注意以下问题。



转换后(GP-Pro EX)
看上去和GP-PRO/PBIII上的相同。


如果移动转换后的图片,会发现它变成了两个对象:[填充]和[直线/折线]。 [填充]



[直线/折线]



请注意:不能对[填充]对象执行编辑或更改大小的操作。



第3种情况:当使用[填充]和[加载画面]时

转换前(GP-PRO/PBIII)
右图B5仅有[填充]设置。


通过加载画面功能调用B5,在基本画面B4的中间放置了一个[矩形]。



转换后(GP-Pro EX)

右图为基本画面B4。可以看出与GP-PRO/PBIII上的不同。



稍微移动对象,将看到[调用画面]和[矩形]是分离的。

画面显示可能会不同。

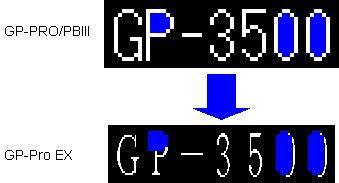

第4种情况:在[文本]上使用[填充]时

转换前(GP-PRO/PBIII)

在[文本]上使用了[填充]




转换后(GP-Pro EX)

看上去和GP-PRO/PBIII上的相同。



但是[填充]被转换成为[多边形]的填充功能


注意
· GP-PRO/PBIII与GP-Pro EX使用的标准字体不同。
填充可能在某些字符上发生偏移。







第5种情况:当对象放在SW_NO_BORDER开关下面时

转换前(GP-PRO/PBIII)

在一个对象上放置了SW_NO_BORDER开关。


填充对象。



转换后(GP-Pro EX)

看上去和GP-PRO/PBIII上的相同。



移动填充对象,会发现它已变成一个带有虚线开关轮廓的填充对象。
