原配件与推荐配件之间的硬件对比 |
|
| GP2000-VM41 | GP3000-VM01 | |
| 视频输入 | ||
|---|---|---|
| 输入接口 | 75Ω BNC(插孔) | 75Ω BNC(插孔) |
| 输入信号制式 | NTSC/PAL | NTSC/PAL *1 |
| 输入通道数 | 4通道 | 4通道 |
| 显示颜色 | 32,768色 |  262,144色 *2 |
| 显示颜色 (颜色灰度) |
64级 | 64级 |
| 75Ω 终端电阻 ON/OFF切换 |
- |  ○*3 |
| 显示大小 | 100%, 50%, 25% | 100%, 50%, 25% |
| PC输入 | ||
| 输入接口 | D-Sub 15针(凹型) | DVI-I(凹型)*4 替换时需要 |
| 输入信号类型 | 模拟RGB | 模拟或数字RGB |
| 输入通道数 | 1通道 | 1通道 |
| 分辨率 | VGA，SVGA | VGA，SVGA，XGA*5 |
| 输入显示颜色 | 32,768色 | 262,144色 *2 |
| 显示大小 | 100%, 50%, 25% | 100%, 50%, 25% |
| PC输出 | ||
| 输出接口 | D-Sub 15针(凹型) | DVI-I(凹型)*4 替换时需要 |
| 输出信号类型 | 模拟RGB | 模拟或数字RGB |
| 输出通道数 | 1通道 | 1通道 |
| 分辨率 | VGA，SVGA | VGA，SVGA，XGA*5 |
| 输出显示颜色(最大) | 65,536色 | 262,144色 *2 |
| 软件 | ||
| 画面和逻辑编程软件 | GP-PRO/PBIII for Windows V5.05及以上版本 GP-Pro EX V1.10及以上版本 |
GP-Pro EX V2.21及以上版本 *6) 替换时需要 |
| 可同时显示的视频画面数 | 1画面(标准模式) 4画面(扩展模式) |
4画面*7 |
| 系统设置 | 视频设置 (标准模式，扩展模式) |
视频模块/DVI模块设置(仅扩展模式)*7 |
| 基本画面设置 | V Tag, v Tag |
视频模块/DVI模块显示器*7 |
| 视频画面设置 | 视频画面 | 视频模块/DVI模块设置*7 |
| 模拟触摸输出功能 | - | ○*8 |
| 其他 | ||
| GP2000系列 | 兼容 | 不兼容 |
| GP3000系列 | 兼容/不兼容 | 兼容*9 |
| 输入/输出电缆长度 | 最长5米 | 最长10米*10 |
| RoHS指令 | 不符合 | 符合 |
1) 信号制式
NTSC和PAL制式不能同时使用。
2) 画面处理能力
GP3000-VM01模块同时可显示的颜色数已增加到约260000色。而且，GP3000-VM01具有更强的画面处理能力。采用同样的视频输入信号，对比VM2000和VM3000模块，使用后者能获得更为生动平顺的视频显示效果。

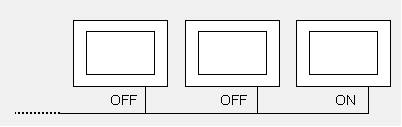

3) 终端电阻
GP3000-VM01允许您在各VIDEO IN(视频输入)接口上添加75Ω的终端电阻。采用菊花链式连接时，通过切换终端接头，可防止信号衰减。
4) 输入接口
GP3000-VM01模块上的PC输入/输出接口是DVI-I凹型接头。
而GP2000-VM41上的则是D-Sub 15针凹型接头。
两种接头的针脚排列和形状均不相同，而且GP3000-VM01不提供RGB电缆、FP-CV00、FP-CV01等。请准备一根DVI/RGB转换电缆(CA7-CBLCVRGB-01)，以便将DVI转换为RGB。如果是数字视频输入/输出，请准备一根DVI电缆(FP-DV01-50或FP-DV01-100)。
5) 输入/输出分辨率
GP3000-VM01模块支持的PC输入/输出的分辨率可以达到XGA(1024 x 768)标准。
(输出XGA标准的分辨率需要用GP-3750T。)
6) 画面和逻辑编程软件
GP3000-VM01模块与GP-Pro EX V2.21及以上版本的画面和逻辑编程软件兼容。
如果您当前使用的GP-Pro EX版本高于2.0且低于2.5，请联系当地Pro-face分支机构。
Pro-face分支机构
7) 视频窗口控制模式
GP3000-VM01模块仅支持与扩展模式相关的设置，该扩展模式是GP2000-VM41所具有的视频窗口控制模式(GP-570VM标准模式和扩展模式)的一种。
如果您在GP2000/77R/70系列与GP2000-VM41模块的组合上使用了GP-570VM 标准模式，则标准模式以及相关的设置(如V Tag)将被删除。
详情请参阅：
视频模块设置的兼容性

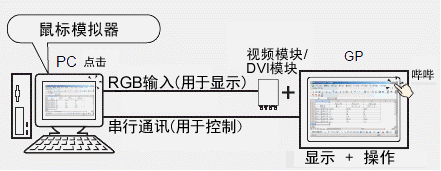

8) 模拟触摸输出功能
此功能允许您使用串行通讯向PC输出触摸指令。要使用PC鼠标模拟GP上的触摸，需在PC上安装鼠标模拟软件，这样PC就可以接收来自GP的触摸指令了。
- 鼠标模拟程序(Pro-face制造)
- DVI-I电缆DVI/RGB转换电缆
- 串行电缆(交叉，商用型)
9) 大尺寸人机界面应用
GP3000-VM01适用于15英寸GP-3750T人机界面，使您可以充分利用XGA标准的视频输入/输出功能。
10) 输入/输出电缆长度
如需在PL-3000B上连接GP3000-VM01模块，可使用DVI-D电缆FP-DV01-100(10米)。对于上述以外的环境，建议您使用FP-DV01-50(5米)。
详情请参阅以下手册。
GP3000-VM01适用电缆
