以太网连接的通讯设置 |
![](/images/shim.gif) |
进入离线模式
插上电源线后 |
|
在插上GP电源线后3秒之内,触摸GP屏幕右上角或左上角(每个方向的40像素内)。 |
![](images/setting01_1e.jpg) |
|
|
在运行时 |
|
在0.5秒内,依次触摸屏幕右上角和左下角,或者左上角和右下角(每个方向的40像素内)。 |
![](../images/setting01_2e.jpg) |
|
|
|
在显示的系统菜单上,触摸[Offline]按钮。 |
![](../images/setting01_5e.jpg) |
端口号和IP地址设置示例(GP侧)
|

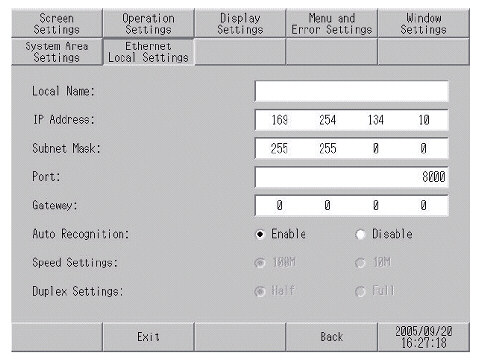

在离线模式的[Main Unit Settings]选项卡上触摸[Ethernet Local Settings]。 |
|
![](../images/setting10_1e.jpg)
|
|
设置[IP Address]和[Port]。
|
[Port]和[IP Address]设置示例(控制器/PLC侧)
|

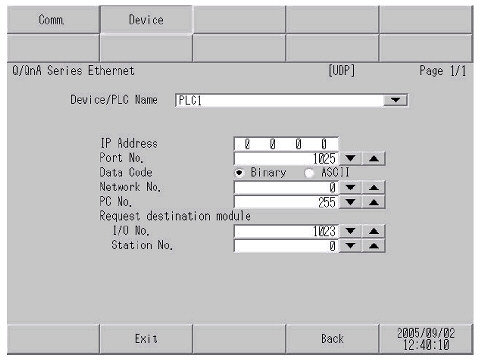

触摸离线模式[Peripheral Settings]选项卡上的[Device/PLC Settings]。在菜单中触摸您想设置的控制器/PLC,然后触摸[Device]选项卡。 |
|
![](../images/setting10_2e.jpg)
|
|
设置[IP Address]和[Port]。
|
|
注意 |
|
将工程文件传输到GP后,GP上的通讯设置会被调整为与GP-Pro EX设置的一致。若您需要经常传输工程文件,请用GP-Pro EX来进行通讯设置。
|
|
|
|
|
