人机界面上的LED指示灯显示红色。

错误描述

人机界面上的LED指示灯显示红色。

原因

发生重大错误。

措施

人机界面上是否显示了错误消息？

显示[Watchdog Error]

逻辑程序中可能出现了无限循环。如果在逻辑程序中使用了FOR/NEXT指令，请确认分配给FOR指令中S1(图1)的变量值，或在使用JMP指令时确认是否允许向上跳转。

	图1

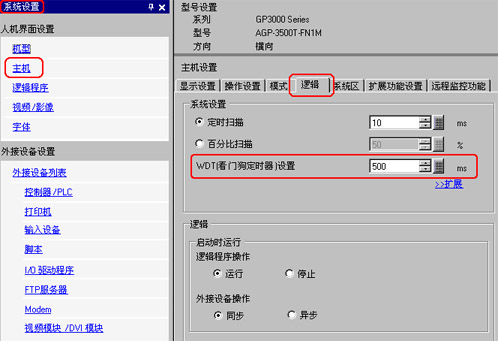

可能使用了多条等待逻辑程序的指令。在GP-Pro EX的[系统设置]窗口中点击[主机]。打开[逻辑]选项卡，将[WDT(看门狗定时器)]的时间设得长一些。

没有错误显示

请查看保存在系统变量中的错误代码，相关描述和措施请参阅以下链接。

确认错误代码

重大错误的错误代码保存在系统变量“#L_CalcErrCode”中。如需查看错误代码，请按以下步骤操作。

1.	用画面数据传输电缆(以太网电缆)连接GP和PC。打开您传输到GP的工程。
2.	点击[监控]图标。

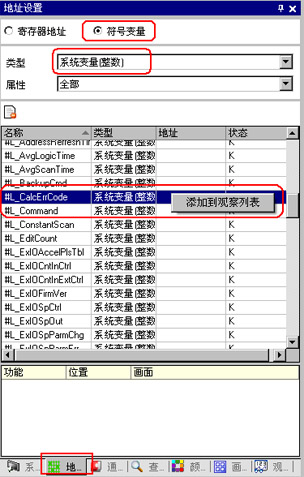

3.	打开[地址设置]窗口并选择[符号变量]。在[类型]中选择“系统变量(整数)”。选择并右击“#L_CalcErrCode”，然后点击[添加到观察列表]。

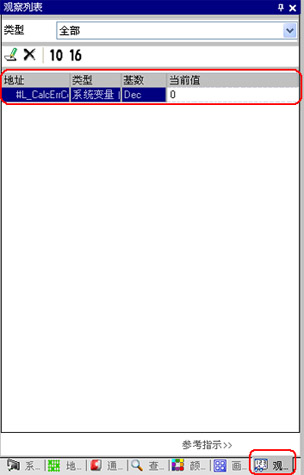

4.	打开观察列表，确认您添加的“#L_CalcErrCode”的当前值。

-> 点击这里查看错误代码的详情
