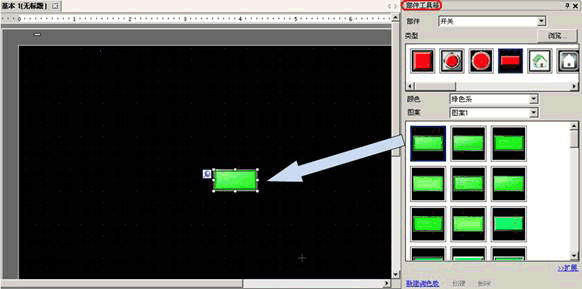

在GP-Pro EX部件工具箱中快速选择放置部件。


注册到[部件工具箱]的部件，以[类型]或[颜色]等项目分类后，同时显示在列表内。
可以通过鼠标选择[部件工具箱]内的部件，拖拉到画面上。



设置步骤

1. 选择[查看(V)] -> [工作区(W)] -> [部件工具箱(T)]。

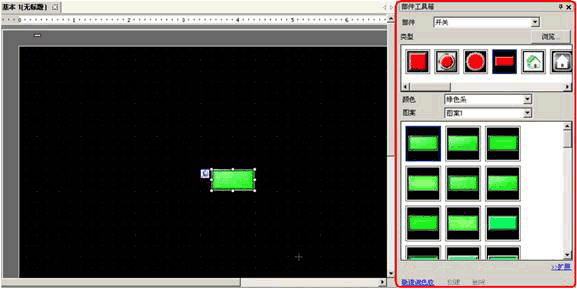

2. [部件工具箱]在编辑区的右侧打开。


3. 选择需要的部件，之后使用鼠标拖拉到画面上。

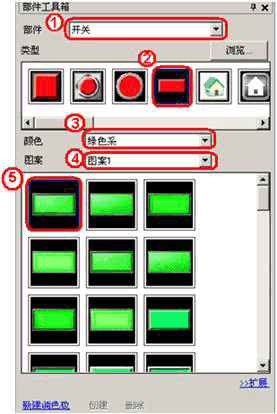

  例如，如果需要放置一个绿色长方形开关，选择如下项目：

1. [部件] -> 开关
2. [类型] -> 长方形
3. [颜色] -> 绿色系
4. [图案] -> 图案1
5. 选择左上角处的部件，使用鼠标拖拉到画面上。



注意
- 设置详情请参阅“GP-Pro EX参考手册”。
-> 部件工具箱
