如何查看部件图片ID(部件形状编号)?

	通过[形状浏览器]或[属性]窗口可以查看[部件形状ID]。通过部件图片ID可以检查确认所选择部件的形状。
	方法1：通过[形状浏览器]窗口查看部件图片ID

	1.	双击(鼠标左键)画面上的部件。

	2.	弹出[开关/指示灯]窗口后，单击[选择形状]。

	3.	部件图片ID显示在[形状浏览器]窗口中。

	方法2：通过[属性]窗口查看部件图片ID。

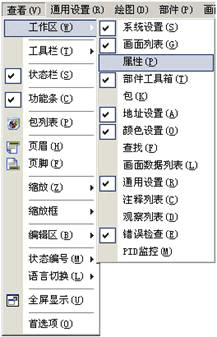

	1.	选择[查看(V)] -> [工作区(W)] -> [属性(P)]。

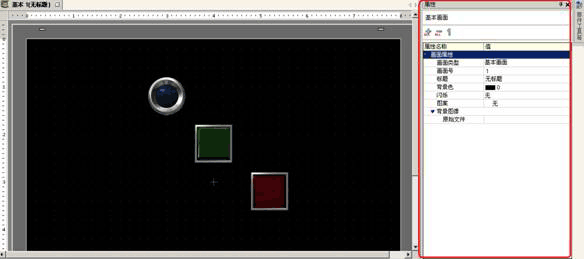

	2.	[属性]窗口(工作区)出现在画面编辑区右侧。

	3.	单击画面上的部件。

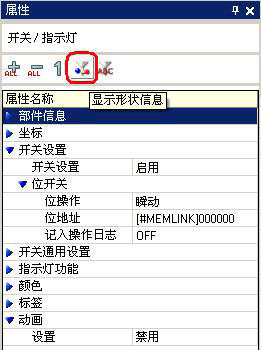

	4.	部件信息显示在[属性]窗口内。单击[显示形状信息]图标。(再次单击[显示形状信息]图标将恢复之前的显示信息)

	5.	[选择形状]中可以查看部件图片ID。
