串行多重连接通讯设置

注意：GP-Pro EX V2.5及以上版本支持。

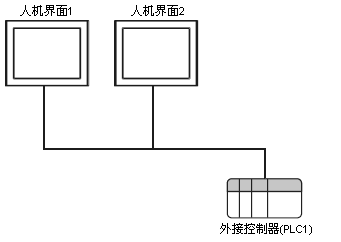

以下是通过多重连接通讯连接两台人机界面的系统设置示例。

设置描述

设置项目	人机界面1	人机界面2
Station Number *1	0	1
Communication(存储地址) *2	[PLC]D00100	[PLC]D00100

*1请在0到15范围内为每台人机界面设置不同的站号(Station Number)。
*2请为每台PLC设置相同的寄存器地址，但请勿使用系统区占用的默认地址。

注意

*	存储地址的格式因使用的外接控制器而不同。

设置步骤

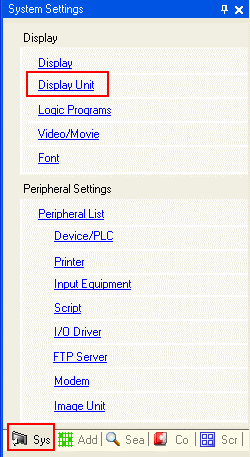

在工作区的[System Settings]窗口中选择[Display Unit]。

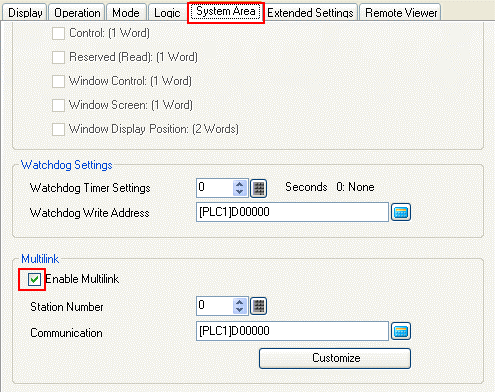

选择[System Area]选项卡，勾选[Enable Multilink]。

注意

*	仅当选择了支持多重连接的驱动程序时，“Multilink”设置才可用。

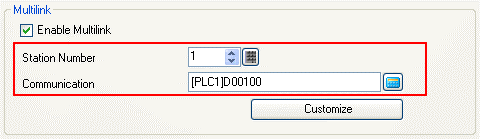

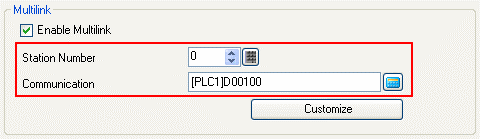

如下所示设置[Station Number]和[Communication]。

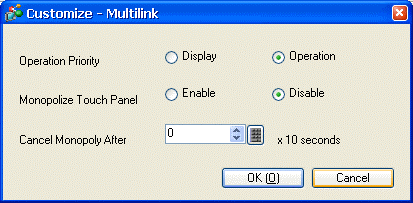

需要时可自定义多重连接设置。点击[Customize]按钮，在自定义设置对话框中设置[Operation Priority]、[Monopolize Touch Panel]和[Cancel Monopoly After]。

注意

*	有关自定义设置的详情，请参阅自定义功能。

5.

6.
7.

设置人机界面的通讯参数。
详情请参阅GP-Pro EX 控制器/PLC连接手册。
将设置数据传输到人机界面1。
重复步骤1到6，将设置数据传输到人机界面2。

注意

*	也可以在人机界面的离线模式下执行多重连接设置和自定义设置。切换到离线模式，选择[Main Unit Settings] → [System Area Settings] → [Multilink Setting]。
