将两台以上的人机界面连接到一台控制器/PLC。(串行多重连接通讯)

注意：GP-Pro EX V2.5及以上版本支持。

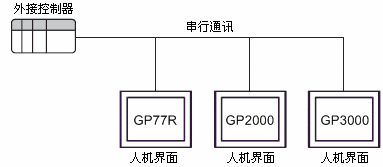

串行多重连接通讯是将多台人机界面通过串行方式连接到一台外接控制器。最大电缆长度是1000米或外接控制器指定的最大长度，取两者中较小的一个。

将多台人机界面连接到一台控制器

可以将多台人机界面连接到不同品牌控制器/PLC上的一个通讯接口。(最多可连接16台人机界面，但为使性能达到最优，建议最多连接4台。)

Direct Access通讯

多重连接通讯不需要特殊的应用程序。

不使用特殊硬件进行连接

不需要特殊的硬件。

大小尺寸的人机界面均可连接

以下人机界面系列所有尺寸机型均可使用多重连接通讯：
GP3000系列、ST3000系列、LT3000系列、GP77R系列和GP2000系列。

注意

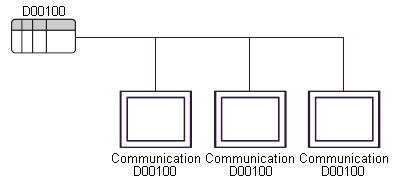

对于所有连接的人机界面，请在[Multilink]设置的[Communication]中设置相同的寄存器地址。
详情请参阅通讯信息保存地址。

人机界面刷新性能随所连接人机界面的数量增加而降低。设计系统时请考虑此因素。

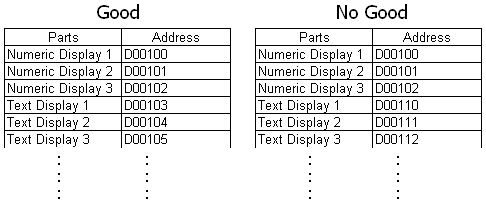

在实际应用中，为确保性能，请为各部件和其他功能设置连续的地址。否则，可能会降低处理速度。

系统响应速度取决于外接控制器的扫描时间(扫描周期)。

如果在通讯过程中关闭外接控制器的电源，将在人机界面上显示通讯错误。

将人机界面连接到外接控制器时，请使用导体连接FG端子和接头盖。

设置GP77R系列、GP2000系列、GLC2000系列和ST400系列需要使用GP-PRO/PBIII C-Package。

重要事项

在需要执行同时操作的场合请勿使用多重连接系统。如果同时触摸多台人机界面，响应速度会降低，因为外接控制器只能依次响应来自多台人机界面的输入。
