在一个报警部件上切换多个块。

注意：GP-Pro EX V2.5及以上版本支持。

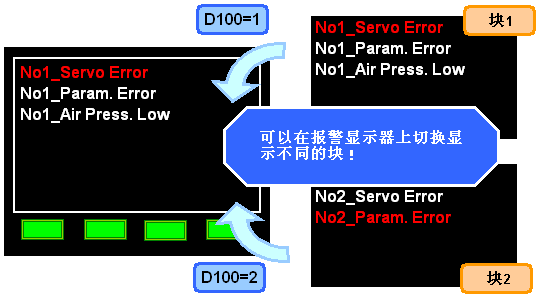

用地址值指定块编号，可在一个报警部件上切换显示多个块。不需要为每个块(如一条生产线)制做单独的画面，在一个画面上就可以管理报警消息。

注意

*	请用1到8之内的地址值指定块编号。如果指定其他值，报警部件将不会显示任何消息。
*	如果将指定块编号的地址设置为32位，则仅低16位有效。
*	如果在报警显示处于冻结模式时切换块编号，冻结模式将被强制取消。
*	如果在某条报警被光标选中的情况下切换块编号，光标选择将被取消。
*	子画面显示在屏幕上时，即使切换块编号，子画面也会保留在屏幕上。

设置步骤

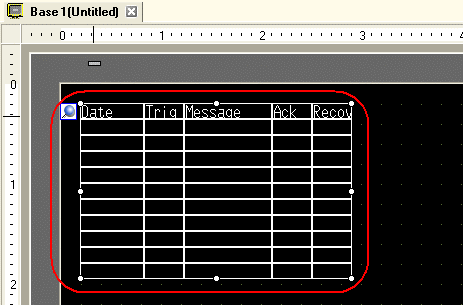

打开一个含有报警部件的画面(例如：Base 1)，然后双击报警部件。

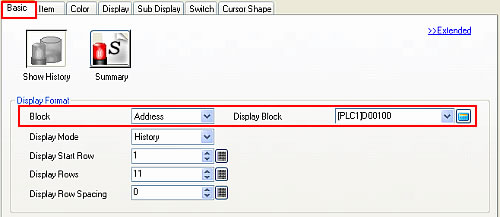

将打开报警设置对话框。在[Basic]选项卡上，将[Block]设置为“Address”，在[Display Block]处输入一个地址(例如：[PLC1]D00100)。然后点击[OK]关闭对话框。

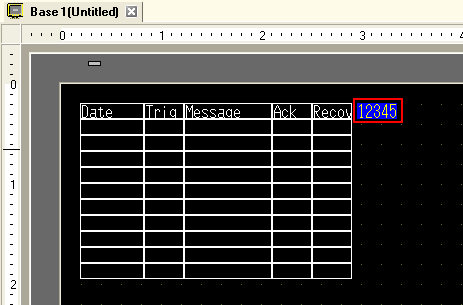

从[Parts(P)]菜单中选择[Data Display(D)]，然后选择[Numeric Display(N)]或点击

图标，将它放置在画面上。

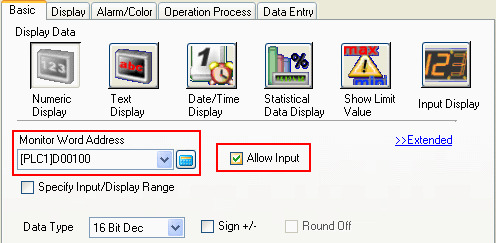

双击画面上放置的数据显示器部件，将打开设置对话框。在[Monitor Word Address]处设置与步骤2中[Display Block]相同的地址。然后，勾选[Allow Input]。这样可以通过弹出键盘在数据显示器中输入块编号。
