除了可以创建的全局窗口/本地窗口外，还有作为系统窗口处理的画面。
用户窗口
窗口类型
本地窗口
全局窗口
远程PC访问(RPA)
图像传感器显示器
一个画面上可以显示的窗口数
最多可同时显示的本地窗口数如下。
GP4000系列(GP-4100系列除外)：最多4个窗口
GP-4100系列、非GP4000系列：最多3个窗口
但是，全局窗口和RPA窗口各自只显示一个窗口。

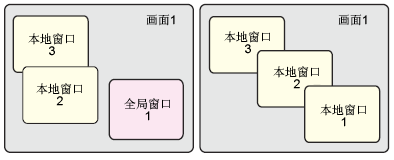

例如，如果设置了全局窗口，可同时显示的本地窗口数将减去1。
GP4000系列(GP-4100系列除外)：全局窗口：1，本地窗口：3
GP-4100系列、非GP4000系列：全局窗口：1，本地窗口：2
如果为窗口部件设置了[连续读取]，则即使该窗口不显示，也会将它算作显示的窗口。
因此，系统可显示的窗口数量等于可显示的最大窗口数量减去设有[连续读取]的窗口部件的数量。
特殊窗口
窗口类型
安全密码输入画面
详细的错误窗口
数据显示器弹出式键盘
RPA窗口显示器的弹出式键盘
特殊数据显示器[显示CSV]编辑画面
特殊数据显示器[文件管理器]
扩展配方数据列表弹出式键盘
显示选择列表部件
搜索历史趋势图的[指定时间]中的某段时间
影像播放器
视频模块显示器
查找菜单/查找条件键盘
操作日志报警分析画面
SD/USB移除图标
一个画面上可以显示的窗口数
只能显示一个特殊窗口。

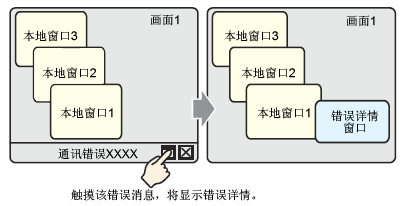

如果已经显示了一个特殊窗口，而且所使用的用户窗口数没有达到最大值，则还可以使用一个本地窗口，这样就可以拥有多个窗口显示。
显示安全密码输入画面时，窗口中不能显示其他功能。

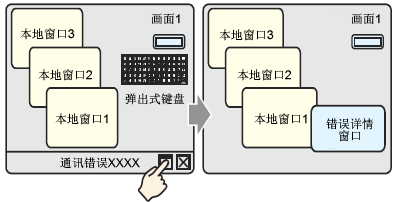

当窗口上出现高优先级功能时，另外一个窗口上的低优先级功能会停止且窗口关闭。具有高优先级功能的窗口会显示出来。
|
功能优先级顺序 |
窗口画面 |
|
1 |
安全密码输入画面 |
|
2 |
详细的错误窗口 |
|
3 |
RPA窗口显示器的弹出式键盘 数据显示器弹出式键盘 特殊数据显示器[显示CSV]编辑画面 特殊数据显示器[文件管理器] 扩展配方数据列表弹出式键盘 显示选择列表部件 搜索历史趋势图的[指定时间]中的某段时间 影像播放器 视频模块显示器 查找菜单/查找条件键盘 操作日志报警分析画面 SD/USB移除图标 |

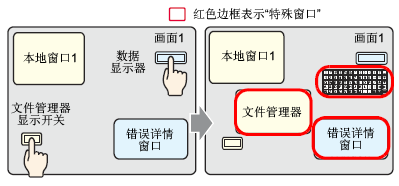

特殊窗口具有比全局或本地窗口更高优先级的显示功能。因此，如果文件管理器(显示为本地窗口)与详细错误窗口重叠，那么文件管理器就会隐藏在详细错误窗口下面。
如果显示了其他的特殊窗口，而且达到了用户窗口的最大数量，则不能打开“功能优先级顺序”为3的特殊窗口。请关闭部分用户窗口或特殊窗口。
窗口类型
错误消息
滚动报警消息
系统菜单
日语FEP字符转换
一个画面上可以显示的窗口数
无论用户窗口/特殊窗口状态如何，这些窗口都将显示出来。这些系统窗口由系统创建，不会影响每个基本画面的允许窗口数量。
可以定义系统窗口的显示位置。在[系统设置]-[主机]-[显示设置]选项卡上，将[显示系统菜单]设置为[上部]或[下部]。此设置也适用于纵向显示的机型。
