28.10.7.1 视频模块设置 - 显示设置/基本

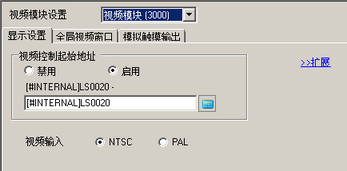

视频模块设置

从[视频模块(2000)]、[视频模块 (3000)]、[DVI模块]或[RGB输入模块]中,选择要设置的模块。

视频控制起始地址

选择是否使用控制地址。

禁用

不使用控制地址。

启用

设置GP内部寄存器地址,用于控制VM模块窗口的显示。使用从指定地址开始的42个字。

视频模块的设置范围在LS20 - 1989和2096 - 8957之间,DVI模块的设置范围在LS20 - 2026和2096 - 8894之间。

28.12 视频控制区

  • 如果指定了超出设置范围的地址,视频功能将不起作用。

视频输入

选择视频输入信号。

640 x 480 像素

768 x 576 像素
