视频捕捉
捕捉一个通道的视频图像，并将其保存为JPEG文件。对于NTSC信号，输出图像的尺寸是640x480像素，对于PAL信号，则是768x576像素。

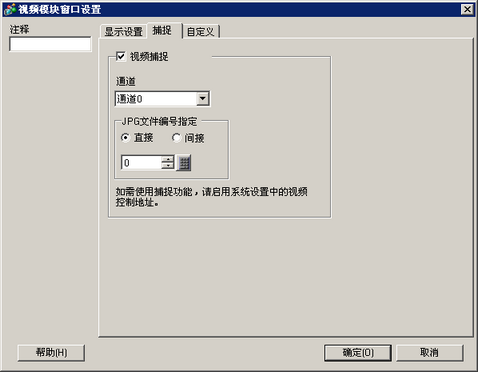

要使用视频捕捉功能，在[系统设置]窗口的[视频模块]页中选择[启用]，并设置[视频控制起始地址]。在定义的视频地址中将位4置ON，从而启动视频捕捉。
从[工程(F)]菜单中选择[系统设置]，然后点击[主机]。在[模式]标签中，如果清除了[捕捉操作]复选框，捕捉到的视频数据将被保存到CF卡或SD卡中。如果勾选了该复选框，数据则保存到定义的目标位置。
通道
选择要捕捉的通道。
JPG文件编号指定
在[系统设置]中选择[主机]，然后点击[模式]选项卡。在[画面捕捉]中，选择[捕捉操作]复选框。对于[保存在]，如果选择[FTP服务器]，此设置将被禁用。这时，文件编号将是时间戳(年、月、日、时、分、秒)。
直接
设置将成为JPEG文件名的编号。设置范围在0至65535之间。
保存的文件名将是“CPXXXXX.JPG”(XXXXX是指定的值)。将在CF卡或SD卡中的“CAPTURE”文件夹中保存该文件。
保存文件时总是使用此处定义的文件名。如果目标文件夹中已经存在相同文件名，现有文件将被覆盖。
间接
将文件编号保存至：在[系统设置]-[图像模块]中指定的[视频控制地址] + 2。
对于除FTP服务器之外的任何位置，可以使用[系统设置] - [主机] - [模式]选项卡下[画面捕捉]区的[自动增加文件编号]选项，增加或删除文件号。
JPEG错误代码
|
编号 |
描述 |
详情 |
|
0 |
成功完成 |
处理成功完成。 |
|
1 |
JPEG图像尺寸超过1024 x 768像素。 |
试图显示图像尺寸为1024 x 768像素以上的JPEG图像。*1 |
|
2 |
不支持的采样比率 |
试图显示用不支持的采样比率创建的JPEG图像。 |
|
3 |
其他压缩/解压缩错误 |
在捕捉(压缩)或显示(解压)JPEG图像时，由于未知原因，发生了内部错误。 |
|
4 |
没有外部存储器 |
当捕捉或显示JPEG图像时，未插入外部存储器或未关闭CF卡盖。 |
|
5 |
写入错误 |
外部存储器可用空间不足，或在写入操作期间拔除了外部存储器。 SD卡处于写保护状态。 |
|
6 |
读取错误 |
当显示JPEG图像时，不存在该文件，或读取期间拔除了外部存储器。 |
|
7 |
CF卡错误 |
CF卡未正确格式化或损坏。 |
|
8 |
不能保存视频图像。 |
当以PAL格式保存视频图像时，只能指定实际的图像尺寸。如果将尺寸指定为1/4或1/16，就不能保存视频图像。 如果VM模块的版本号是Rev.A-2或以上，就不会发生错误且可以保存视频图像。 |
|
9 |
自动增加文件计数错误 |
当启用了系统设置中的[自动增加文件编号]，且视频捕捉的JPEG文件编号为间接指定时，如果文件编号超过65535，就会发生错误。 |
当JPEG文件的尺寸超过1024 x 768像素时会发生错误。它不取决于原始的JPEG图像文件。如果在1/4、1/16或1/64设置中，尺寸在1024 x 768像素以下，对于1024 x 768像素以上的JPEG文件来说不会发生错误。

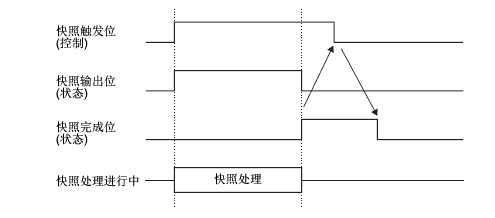

视频捕捉时序图
即使触发位在快照完成位置ON前置OFF，快照完成位也会自动置OFF。
