T.4.1 所有画面上的通讯均失败

GP上是否显示了错误代码？

如果所有画面上的通讯均失败，请首先检查画面上显示的错误代码。

常见错误代码	主要原因
RHAA006~RHAA007	检查是否出现任何噪音。检查电缆和接头。
RHAA010~RHAA012	在以太网通讯时显示该错误。检查端口号和网络环境。
RHAA033~RHAA035	该错误由外接设备造成。详细信息请参阅GP-Pro EX控制器/PLC连接手册。
RHAA036~RHAA037^*1	使用的地址超出了有效地址范围。
RHAA038^*1	试图读取只写数据。
RHAA039^*1	试图写入只读数据。
RHAA040~RHAA045	该错误由外接设备造成。详细信息请参阅GP-Pro EX控制器/PLC连接手册。
RHAA065~RHAA066^*1	这是以太网通讯失败时显示的典型错误。检查通讯设置和IP地址。
RHAA067~RHAA070^*1	这是RS-232C/422/485通讯失败时显示的典型错误。检查通讯设置和电缆连接。

^*1本章仅对这些错误进行描述。有关其他错误的信息，请参阅以下内容。
T.7.1 所有人机界面机型的通用设置

是否显示了一个编号以RHAA067至RHAA070开始的错误？

原因

当使用RS-232C/422/485通讯出现问题时，就会显示编号以RHAA067至RHAA070开始的错误。

解决方法

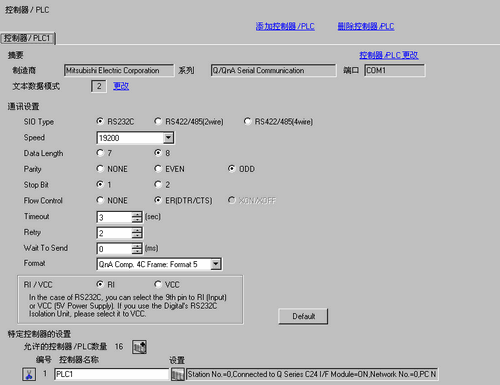

当从[系统设置] - [外围设备设置]中选择[控制器/PLC]，而且显示以下画面时，请参阅“GP-Pro EX控制器/PLC连接手册”，并检查通讯设置是否正确。
示例，如果使用三菱电机的Q/QnA Serial系列PLC。

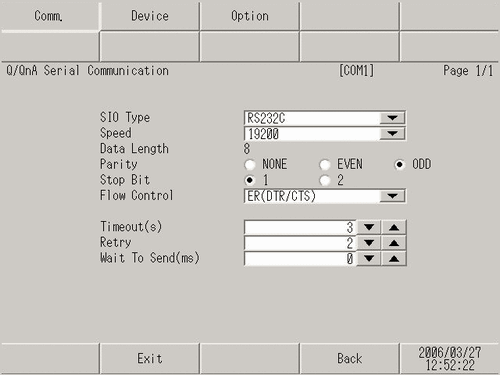

另外在离线模式下检查通讯设置。在人机界面离线菜单中，从[Peripheral Settings]中选择[Device/PLC Settings]。参阅“GP-Pro EX控制器/PLC连接手册”，检查通讯设置是否有效。
示例，如果使用三菱电机的Q/QnA Serial系列PLC。
请根据“GP-Pro EX控制器/PLC连接手册”或控制器/PLC连接手册，检查连接控制器的通讯设置。
请根据“GP-Pro EX控制器/PLC连接手册”，检查电缆型号和接线是否正确。

是否显示了一个编号以RHAA065至RHAA066开头的错误？

原因

当以太网通讯出现问题时，就会显示编号以RHAA065至RHAA066E开头的错误。

解决方法

如果电脑已联网，向GP和外接控制器发送PING命令，检查它们是否响应。点击“开始”按钮，选择[程序]，[附件]，然后选择[命令提示符]。在显示如下画面后，在“C:\Documents and Settings\(您的计算机名)”后输入“ping”+空格+IP地址。(例如：ping 192.168.0.2)

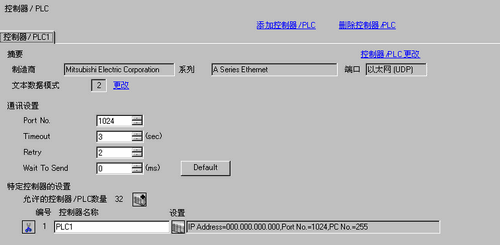

当从[系统设置] - [外围设备设置]中选择[控制器/PLC]，而且显示以下画面时，请参阅“GP-Pro EX控制器/PLC连接手册”，并检查通讯设置是否正确。

点击上述画面，弹出如下对话框。检查是否正确设置了连接设备的IP地址。
- 有关IP地址设置的更多信息，请咨询您的网络管理员。

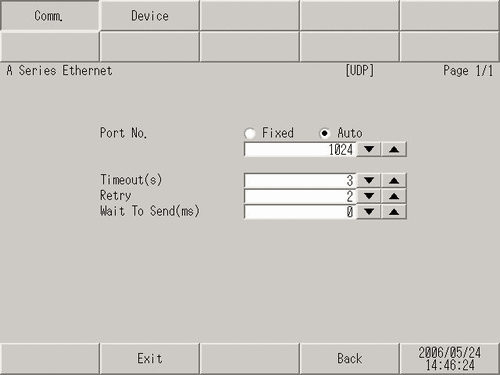

将人机界面置于离线模式，选择[Peripheral Settings]的[Device/PLC Settings]，再次根据“GP-Pro EX控制器/PLC连接手册”，检查是否正确指定了通讯设置。
示例：当使用三菱电机Melsec-A系列以太网时

此外，请根据下节检查为外接设备和人机界面指定的IP地址。
- 有关IP地址设置的更多信息，请咨询您的网络管理员。
