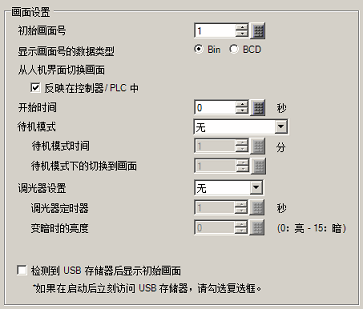

5.4.2.1 [主机] - [显示设置] - 画面设置

初始画面号

设置启动时所显示画面的编号。

11.2 选择初始画面

显示画面号的数据类型

从[Bin]或[BCD]中选择切换画面时指定画面号的数据类型。

从人机界面切换画面

设置当从人机界面切换画面时,是否更新控制器/PLC中的设置。

反映在控制器/PLC中

从人机界面切换画面时,可定义是否更新控制器/PLC的[系统区起始地址]+8(切换到画面)中的画面号。
如需同时从人机界面和控制器/PLC切换画面,请勾选此项。

11.5 通过触摸或控制器/PLC切换画面

  • 当从控制器/PLC切换画面时,无论[反映在控制器/PLC中]属性的设置如何,都会更新人机界面的系统数据区中的画面号。
    有关系统数据区的详细信息,请参阅下面的内容。
    A.1.1.2 系统数据区(Direct Access方式)

  • 如果不勾选[反映在控制器/PLC中],设计系统时,请在切换画面后将[系统区起始地址]+8的内容清零。否则,画面切换可能不能正常运行,或发生意外的画面切换操作。

  • 如果用梯形图程序将[系统区起始地址]+8清零,请勿使用[反映在控制器/PLC中]设置。

开始时间

设置上电后人机界面启动所需的时间(0到255秒)。

待机模式

从[无]、[画面OFF]或[画面切换]中选择待机模式。

画面不切换至待机模式。

如果在[待机模式时间]中指定的时间范围内没有发生任何操作,画面显示将关闭。

如果在[待机模式时间]所指定的时间内未发生以下操作,显示画面将切换到[待机模式下的切换到画面]字段所指定的画面。

待机模式-待机模式时间

从1至255分钟设置自动清除屏幕的时间,以保护人机界面。如果在设置时间过后还没有任何人机界面操作,则自动清空屏幕显示或切换到设定画面。

待机模式下的切换到画面

如果为[待机模式]选择了[画面切换],则在此指定[待机模式时间]过后将切换到的基本画面号。

  • 当[显示画面号的数据类型]为[Bin]时,在1到9999之间设置画面号;数据类型为[BCD]时,画面号在1到7999之间。

  • 如果显示了全局窗口,即使基本画面发生改变,该窗口也仍会保留。

  • 如果选择了[反映在控制器/PLC中],则不能用画面切换开关中的[返回上一个画面]操作返回[待机模式下的切换到画面]所定义的画面。

调光器设置

如果在[调光器定时器]所定义的时间范围内未发生以下操作,可定义是否调暗画面。

在变暗的屏幕上仍可检查显示内容,这样可以节约能耗。

执行下述屏幕触摸或其他画面操作,将使画面返回其正常亮度水平。

调光器定时器

指定从人机界面上的最后一次操作到屏幕变暗所经过的时间。设置一个从1到300秒之间的值。

变暗时的亮度

指定屏幕变暗时的亮度级别。在0~5范围内选择级别(0最亮,15最暗)。

检测到USB存储器后显示初始画面

使用GP4000系列且在人机界面开机前已插入USB存储器的情况下选择此项。

如果设计的系统需要在人机界面启动后立即访问USB存储器,请选择[启用]。

确认USB存储器的连接后将显示初始画面。
