5.4.4.1 [主机] - [模式] - 窗口设置

设置全局窗口显示设置。

全局窗口操作

选择显示在所有画面上的全局窗口的操作:[禁用]、[直接]或[间接]。

禁用

不使用全局窗口。

直接

在固定位置显示窗口画面号对应的画面。

用人机界面内部寄存器中的地址LS16或与系统区关联的控制器/PLC地址控制显示。

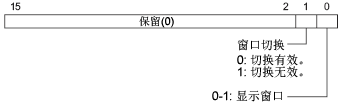

控制全局窗口的显示。如果将位0置ON,就会显示一个窗口。

窗口画面号

在1至2000之间设置全局窗口的画面号。

显示位置的X坐标/Y坐标。

设置全局窗口的显示位置。即使切换了画面,窗口仍然显示在同一位置。这里指定的坐标位于窗口的左上角。

  • 对于GP4000系列、LT4000系列和IPC系列以外的机型,请以4像素为单位设置X坐标。如果不是以4个点为单位指定显示位置,则会将全局窗口的显示位置自动纠正到指定坐标左边的位置。

间接

通过在人机界面的内部寄存器地址(LS16到LS19)中保存数据来设置将显示窗口的窗口画面号和位置。如果为控制器/PLC分配了系统区,就可以从控制器/PLC中切换窗口画面或更改显示位置。

控制全局窗口的显示。如果将位0置ON,就会显示一个窗口。

从1到2000中指定拟显示的窗口画面的编号。

设置全局窗口的显示位置。如果更改保存在地址中的值,就可以移动窗口。这里指定的坐标位于窗口的左上角。

数据类型

从[Bin]或[BCD]中选择保存在地址中的数据类型。

启用滚动报警

指定是否使用消息显示器的滚动消息。

起始字地址

选择将触发消息显示的起始内部地址(LS区、USR区或Memory Link系统区)。

指定内部地址的使用方式如下。

地址

描述

指定地址+0

显示触发

指定地址+1

窗口编号

指定地址+2

窗口显示位置的X坐标

指定地址+3

窗口显示位置的Y坐标

指定地址的增加取决于寄存器的大小。

  • 如果是16位寄存器,则基于字增加。

  • 如果是32位寄存器,则基于双字增加。

指定地址+0:显示触发

设置显示/删除窗口画面。

指定位0作为消息显示或消息清除触发位。
无论指寄存器大小如何(16位/32位寄存器),都使用同一位。

  • 如果选择了非显示/删除位的其他位,它将被忽略。

  • 它与窗口号、窗口显示位置(X坐标)和窗口显示位置(Y坐标)互相影响。

  • 各状态的操作如下。

  • 删除
    关闭系统数据区中的窗口控制。

  • 显示
    将指定地址的窗口号和窗口显示位置(X和Y坐标)设置为系统数据区的窗口号和窗口显示位置(X和Y坐标)。
    打开窗口控制的窗口显示。
    启用窗口控制的窗口切换。

示例:指定的内部地址是USR0100

指定地址+1:窗口编号

指定窗口画面号。

指定地址+2:窗口显示位置的X坐标

指定窗口显示位置的X坐标。

指定地址+3:窗口显示位置的Y坐标

指定窗口显示位置的Y坐标。
