人机界面关机或进入离线状态时会清除保存在内部寄存器中的数据。可以使用该功能来备份用户区中的数据。
将保存在内部寄存器用户区的数据复制到备份存储器(SRAM)。如果指定了备份内部寄存器，关闭人机界面后，人机界面将保留内部寄存器地址中存储的数据。
人机界面关机或进入离线状态时会清除保存在内部寄存器中的数据。可以使用该功能来备份用户区中的数据。

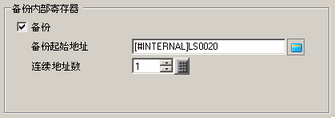

备份
设置是否备份人机界面内部寄存器。

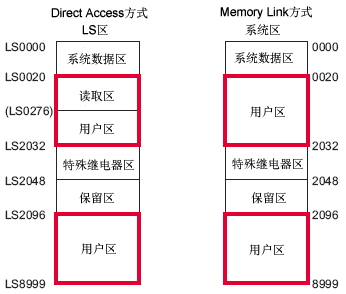

备份保存在用户区的连续地址中的数据。从LS区或USR区中选择用户区范围。(采用Memory Link方式时是系统区或USR区。)不能备份多个范围。如果在使用Direct Access方式时选择LS区，只会备份两个用户区中的一个(红框部分)。在Memory Link方式中选择系统区时这也同样适用。
备份起始地址
设置要备份的内部寄存器的起始地址。设置起始地址，以便确定[连续地址]的范围。
对Direct Access方式来说，应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。
对于Memory Link方式，应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。
连续地址数
设置要备份的内部寄存器的大小。
如果[备份起始地址]+[连续地址数]超出了内部寄存器备份的有效范围，备份功能将不起作用。
如果使用LS区或Memory Link系统区，在1至6904间设置。如果使用USR区，在1至30,000间设置。
根据备份数据的容量，画面显示更新可能变慢。
