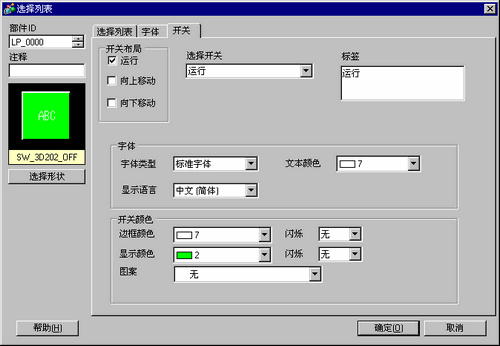

10.16.1.3 开关

状态显示

显示在[选择形状]中选择的部件的形状和状态。

选择形状

打开选择形状对话框，选择形状。

开关布局

指定是否放置一个操作列表的开关。

• 运行

从列表中运行所选操作。

• 向上移动

在下拉列表中向上滚动。

• 向下移动

在下拉列表中向下滚动。

选择开关

从[开关布局]的启用开关类型中，选择准备设置的操作、标签、颜色等。

移动数

当使用[向上移动]或[向下移动]时，定义[滚动移动数]中的滚动范围。

连续移动功能

若将[详情]选择为[向上移动]或[向下移动]时，选择当按下开关时是否连续移动。

该功能在报警部件上不存在。

标签

输入要在开关上显示的标签文本。最多可以输入400个字符(每行100个字符，共4行)。

字体类型

选择[标准字体]或[矢量字体]。

• 标准字体

对于标准字体，可以指定字符在垂直和水平方向上的大小。缩放字符时，轮廓可能变得不平滑，或者字符被挤压。

• 矢量字体

这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体，字母仍保持平滑的轮廓。但是，该字体会使用更多的人机界面内存空间。

文本颜色

设置文本的显示颜色。

显示语言

从[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]中选择标签的语言。

边框颜色

选择开关的边框颜色。

显示颜色

选择开关颜色。

图案

从9种类型中选择图案。

图案颜色

选择图案颜色。

开关颜色将显示为[显示颜色]和[图案颜色]的组合。

闪烁

选择部件闪烁及闪烁速度。可以为[边框颜色]、[前景]和[图案颜色]选择不同的闪烁设置。

颜色

选择开关颜色。显示器将显示一个不同颜色的图像作为所选部件图像。
