10.16.4.1 特殊操作 - 选择列表

特殊操作

选择特殊操作。

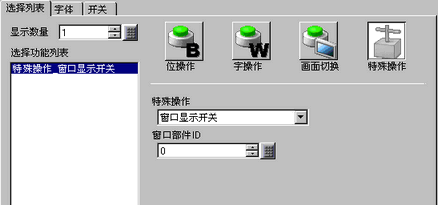

窗口显示开关

该开关与触发窗口的窗口部件附属开关相同。按下该开关，将显示指定窗口。再次按下它，窗口关闭。

历史报警开关

该开关与报警部件附属开关相同。选择该项将创建一个管理(确认/移动/清除)所显示历史报警的开关。
历史报警开关

历史报警开关(定义块)

创建一个开关，按指定的块操作历史报警(确认和清除等)。
历史报警开关(定义块)

文本报警开关

该开关与文本报警部件附属开关相同。创建一个显示文本报警的滚动画面或子画面的开关。
文本报警开关

历史趋势图开关

该开关与历史趋势图的附属开关相同。创建一个显示和滚动历史数据的开关。
历史趋势图开关

采样数据显示开关

该开关与采样数据显示器部件的附属开关相同。创建一个操作采样数据显示器的开关。
采用数据显示开关

操作锁定

当多台人机界面通过GP-Viewer或以太网与一台PLC连接时，您开始在人机界面/GP-Viewer EX上运行，其他人机界面/GP-Viewer EX上的操作为禁用。因此，您可以创建操作开关，重新启用其他人机界面/GP-Viewer EX上的操作。
操作锁定设置

安全

C创建一个操作开关，在处于在线模式时(与控制器/PLC通讯)更改密码。
安全设置

文件项目开关

与特殊数据显示器[配方]的附属开关相同。创建一个开关，用于传输配方数据、在配方显示器中滚动等。
文件项目开关

文件管理器显示开关

与特殊数据显示器[文件管理器]的附属开关相同。创建一个开关，在画面上显示文件管理器。

数据传输开关

该开关与特殊数据显示器[数据传输]的附属开关相同。

创建一个传输CSV数据、滚动数据传输显示器等的开关。
数据传输开关

CSV显示开关

该开关与特殊数据显示器[显示CSV]的附属开关相同。
创建一个滚动CSV显示或打印CSV数据的开关。
CSV显示开关

切换到扩展配方

创建一个开关，用于传输扩展配方、编辑配方标签或其他操作。
切换到扩展配方

切换到扩展配方数据列表

创建一个开关，用于保存编辑完成的扩展配方或其他操作。
切换到扩展配方数据列表

影像播放器开关

该开关与影像播放器的附属开关相同。创建一个操作影像播放画面的开关。
影像播放器开关

启动监控开关

创建一个在画面上显示寄存器监控和梯形图监控的开关。
启动监控开关

启动应用程序

创建一个开关，用于在使用WinGP时直接指定并启动应用程序的可执行文件。可以指定一些设置，如启动参数和禁止多重启动。
启动应用程序

退出WinGP

创建一个退出WinGP的开关。
退出 WinGP

复位

创建复位人机界面的开关。

离线

创建一个将人机界面切换至离线模式(与控制器/PLC无通讯)的开关。

RPA窗口开关

该开关与RPA窗口显示器的附属开关相同。在画面上显示RPA窗口画面。
36.3 在人机界面上远程显示并操作PC

传输控制器/PLC数据

创建一个开关，用于启动可执行文件，传输保存在人机界面外部存储器上的控制器/PLC数据。触摸开关，显示[传输控制器/PLC数据]画面，传输外部存储器上的梯形图文件。

为避免误用和未授权的使用，建议在有开关的画面上设置安全功能。
23.1 设置菜单
用数据复制工具为传输控制器/PLC数据操作创建文件。有关支持数据复制工具的驱动程序列表和传输设置的详情，请参阅“GP-Pro EX控制器 /PLC连接手册”。

窗口部件ID

设置当触摸开关时要显示的窗口的ID。设置范围是0至3833。

操作

选择历史报警开关操作：[开始]、[结束]、[确认]、[移动]、[清除]、[排序]、[滚动]、[子显示]、[报警编号获取]、[精确查找/排序]或[报警分析]。

冻结模式

当[操作]是[开始]时，指定是否使用冻结模式(将报警显示停止在当前状态而不执行更新)。

详情

如果[操作]选择[确认]、[移动]、[清除]、[排序]、[滚动]、[精确查找/排序]或[报警分析]，还需要选择操作详情。

确认

从[确认]或[全部确认]中选择。

移动

从[向上移动]、[向下移动]、[向上滚动]或[向下滚动]中选择。

清除

从[清除]、[清除全部]、[清除已恢复报警]、[清除已确认报警]、[清除全部已恢复报警]、[清除全部发生次数字段]、[清除单个发生次数字段]、[清除全部累计时间字段]或[清除单个累计时间字段]中选择。

排序

从[按触发日期的逆序]、[按发生次数的顺序]、[按累计时间的逆序]、[按级别和触发日期的逆序]、[按级别和发生次数的逆序]、[按报警注册的顺序]或[逆序]中选择。

滚动

选择[向右滚动]或[向左滚动]。

精确查找/排序

从[清除查找/排序]或[更新查找/排序]中选择。

报警分析

从[分析(触发时间)]、[分析(确认时间)]或[分析(恢复时间)]中选择。

向上滚动/向下滚动的行数

当[详情]是[向上滚动]或[向下滚动]时，设置当按下一次开关时将滚动的移动数。设置范围在1至768之间。

操作

从[全部确认]、[全部清除]、[清除全部已恢复报警]和[清除全部已确认报警]中选择针对历史报警的操作。

操作指定相关块的历史报警，无论显示的画面如何。

块指定

从[所有块]和[选择块]中选择拟操作历史报警的块。

显示模式

选择拟显示报警的显示模式。

相关块

将[块]指定为[选择块]时显示。

勾选相关块，用于执行历史报警。

操作

从[向上移动]、[向下移动]、[向上滚动]、[向下滚动]、[子显示]或[结束]中选择。

向上滚动/向下滚动的行数

当[操作]是[向上滚动]或[向下滚动]时，设置当按下一次开关时将滚动的行数。设置范围在1至512之间。

操作

选择历史趋势图的显示历史数据开关操作：[显示历史数据]、[向旧数据滚动]、[向新数据滚动]、[缩小显示]和[放大显示]。

滚动样本数

当[操作]是[向旧数据滚动]或[向新数据滚动]时，设置触摸一次将滚动的样本数。设置范围在1至65535之间。

仅在显示历史数据时使用

当选择[操作]为[放大显示]或[缩小显示]时，指定是否仅在显示历史数据时使用。

历史趋势图部件ID

当选择[操作]为[放大显示]或[缩小显示]时，设置反映显示状况的历史趋势图部件。

操作

从[向上滚动]、[向下滚动]、[向左滚动]、[向右滚动]、[清除查找/排序]或[更新查找/排序]中选择采样数据显示器的开关操作。

滚动样本数

选择滚动操作时，指定每次触摸滚动的样本数量。[向上滚动]和[向下滚动]的设置范围是1到65535，[向左滚动]和[向右滚动]的设置范围是1到514。

操作

从[锁定和解锁]、[锁定]或[解锁]中选择操作锁定开关的操作。

不进行自动解锁

勾选此项后，即使超过了[主机]-[扩展功能设置]-[操作锁定设置]中设置的[超时]时间，也不会自动解锁。如需解锁，请将[操作]设置为[锁定和解锁]，或放置一个执行[解锁]操作的特殊开关。

操作

选择在线密码设置开关的操作：[密码设置(画面输入)]、[密码设置(文件)]、[登录]、[退出]。

密码设置(画面输入)

显示密码更改画面。在密码更改画面中，可更改已登录的ID或级别密码。

如果还希望更改登录级别之下的密码，请勾选[编辑低安全级别用户的登录设置]。

密码设置(文件)

通过读取外部存储器上保存的CSV文件中的密码信息来更改密码。

设置模式

如果将[操作]定义为[设置密码]，选择[替换]或[附加]。

替换

替换现有密码。

添加

在现有密码上附加。

加载

选择从何处加载密码：[CF卡](或[SD卡])或[USB存储器]。

若密码更改无误，则删除CSV文件。

显示通过[加载]操作获得的密码之后，指定是否删除CSV文件。

退出画面

如果将[操作]选择为[退出]，则从[起始画面]、[选择画面]或[禁止画面移动]中选择退出画面。

画面

当使用[选择画面]时，指定退出时所显示画面的编号。

操作

选择开关在特殊数据显示器[配方]中的操作：[传输 SRAM→控制器/PLC]、[传输 SRAM→内部寄存器]、[传输控制器/PLC→SRAM]、[传输控制器/PLC→内部寄存器]、[传输内部寄存器→SRAM]、[传输内部寄存器→控制器/PLC]、[向上移动]或[向下移动]。

ID号

设置您想用特殊开关操作的特殊数据显示器[配方]的ID号。该值可以在0至255之间。

移动数

当[操作]是[向上移动]或[向下移动]时，在1至2048中设置一次触摸的移动数。

操作

为特殊数据显示器[数据传输]选择开关操作：[从CF/USB传输到控制器/PLC]、[从控制器/PLC传输到CF/USB]、[从SD/USB传输到控制器/PLC]、[从控制器/PLC传输到SD/USB]、[向上滚动]、[向下滚动]或[显示CSV数据]。

滚动样本数

当[操作]是[向上滚动]或[向下滚动]时，在1至100中设置一次触摸的移动数。

操作

可以将特殊数据显示器[显示CSV]开关的操作设置为[向上滚动]、[向下滚动]、[向左滚动]、[向右滚动]、[打印-全部]或[打印-显示]。

滚动样本数

当选择[向上滚动]、[向下滚动]、[向左滚动]或[向右滚动]时，在1至1000中设置一次触摸的移动数。

操作

选择扩展配方上的开关操作。

传输

将人机界面中的扩展配方数据传输到控制器/PLC。

接收

将数据作为配方从控制器/PLC加载到人机界面。

上页

如果扩展配方列表包含多页，将显示切换到上一页。

下页

如果扩展配方列表包含多页，将显示切换到下一页。

编辑标签

编辑选定的配方标签。

复制配方

复制选定配方。

如果超出了画面区的可用容量，复制将不会完成。

删除配方

删除选定配方。

清除查找/排序

如果在配方标签上使用了精确查找/排序，则清除查找/排序。

移动数(上页/下页)

如果[操作]为[上页]或[下页]，指定每次触摸上翻或下翻的页数。设置范围在1至65535之间。

操作

选择扩展配方数据列表上的开关操作。

保存

保存修改后的元素值。

重加载

取消修改，恢复到原始数据。

上页

如果扩展配方数据列表包含多页，将显示切换到上一页。

下页

如果扩展配方数据列表包含多页，将显示切换到下一页。

移动数(上页/下页)

如果[操作]为[上页]或[下页]，指定每次触摸上翻或下翻的页数。设置范围在1至65535之间。

操作

从[播放]、[停止]、[暂停]、[快进]、[后退]、[慢进]、[步进]、[步退]、[切换影像]、[缩放]、[移动]或[视频]中选择用[影像播放器]播放视频时的开关功能。

速度

当选择[操作]下的[慢速]时，从[x 1/2]、[x 1/4] 或 [x 1/8]中指定播放速度。

步进设置

将[操作]设置为[步进]时，选择[多帧]或[单帧]。此开关仅能在暂住状态下使用。

详情

当选择[操作]下的[切换影像]时，选择[下一个]、[上一个]或[指定号码]。

循环

当选择[下一个]或[上一个]时，指定是否循环文件。

指定范围

在0到99之间指定拟播放影像文件的索引编号。
在[操作]下选择[移动]时，选择[向上][向下][向左][向右]。下面介绍影像一次可移动的范围。

方向

当播放SDX文件时

当播放视频时

横向

一次2像素

纵向

正常尺寸

一次2像素

1/4和1/16 尺寸

一次1像素

详情

当选择[操作]下的[视频]时，选择[视频ON]、[视频OFF]或[视频ON/OFF]。

操作模式

当选择[操作]中的[缩放]时，选择[直接]或[间接]。

显示大小

当选择[直接]时，从[标准]、[1/4]、[1/16]或[缩放]中选择显示尺寸。
[缩放]选项按照以下顺序放大或缩小影像文件：每次按下开关，按如下顺序切换缩放大小：标准-> 1/4 -> 1/16 -> 1/4 ->标准...。当选择[循环]时，影像缩放顺序为“标准 -> 1/4 -> 1/16 - 标准 -> 1/4...”。
