10.4.1 设置步骤 - 写入数据

创建一个开关,用于将常量数据(如100)写入字地址(例如,D102)中。

  1. 从[部件(P)]菜单中选择[开关/指示灯(C)],然后选择[字开关(W)]或点击。将开关放置在画面上。

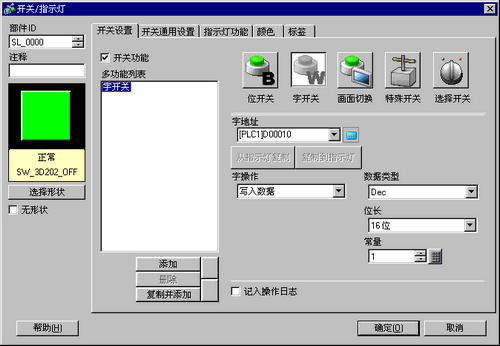

  2. 双击所放置的开关部件。将显示如下对话框。

  3. 在[选择形状]中选择开关形状。

  4. 设置[字地址](D102),用于写入数据。

  5. 从[字操作]中选择[写入数据]。

  6. 在[常量]中键入“100”。

  7. 如果需要,在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本,然后点击[确定(O)]。

    • 根据所选的形状,可能不能更改颜色。

    • 选择开关后按下[F2]键,可以直接编辑标签文本。如果选择了[文本列表],则可以更改要显示的文本列表。
