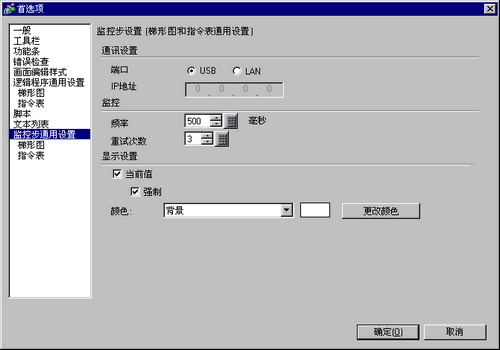

3.8.5.8 首选项 - 监控步通用设置

配置在线监控逻辑程序的设置。

通讯设置

端口

从[USB]或[LAN]中选择在线监控的通讯端口。

IP地址

如果将[端口]选择为[LAN],请指定IP地址。

监控

频率

在200到3000之间指定通讯频率。

重试次数

在0到10之间指定通讯重试次数。

显示设置

当前值

显示在线监控期间符号变量的当前值。

强制

显示在线监控期间的强制值。

颜色

从[背景]、[行注释]、[操作数]、[当前值]、[强制]/[I/O地址]、[指令、母线、行]、[能流]、[PID]、[分割线]、[SOR]、[梯形图指令]、[缩进分支]或[标签]中选择一项以便更改其颜色。
点击[更改颜色],在所显示的对话框中设置颜色。

梯形图

配置梯形图监控。

显示设置

行注释

在梯形图画面上显示行注释。

输入/输出地址

如果为I/O端子分配了符号变量,则显示I/O地址。

字体更改

设置在梯形图画面上使用的字体。

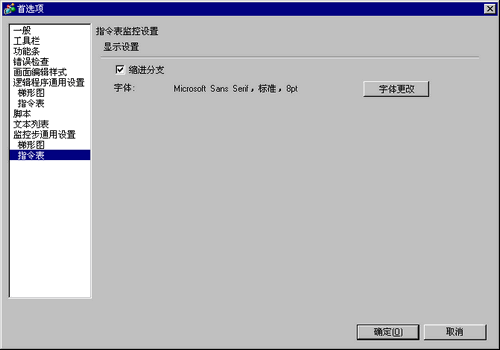

指令表

指令表监控设置。

显示设置

缩进分支

缩进分支指令和显示。

字体更改

设置在指令表监控画面上使用的字体。
