3.8.1.2 新建 - 控制器/PLC设置

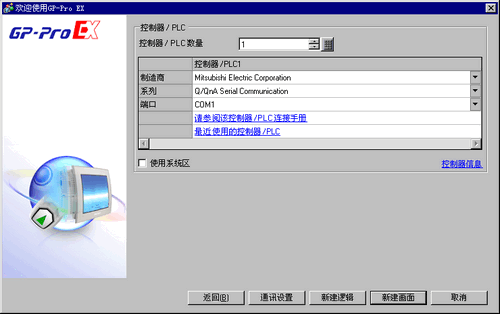

在设置完人机界面后点击[下一步(N)],将显示如下对话框。选择控制器/PLC。

控制器/PLC

设置控制器/PLC。

控制器/PLC数量

定义控制器/PLC驱动程序的数量。可连接的数量取决于人机界面的机型。
1.5 支持的功能

制造商

选择控制器/PLC制造商名称。

系列

选择在[制造商]中选择的控制器/PLC的系列。

最近使用的控制器/PLC

显示最近在[新建工程]对话框中指定的控制器/PLC的制造商名称和系列名称,最多可以显示三个。点击显示的各项,指定[制造商]和[系列]。

使用系统区

指定是否将人机界面的内部系统数据区分配给控制器/PLC。
5.4.6 [系统设置] - [主机] - [系统区]设置指南

请参阅该控制器/PLC连接手册

显示“GP-Pro EX控制器连接手册”中描述所选控制器/PLC的页面。

连接方式

设置人机界面和控制器/PLC的连接方法。

端口

从[COM1]、[COM2]、[USB/串口(RS-422/485)]、[以太网(UDP)]、[以太网(TCP)]中选择分配给控制器/PLC的接口。

控制器信息

显示“GP-Pro EX控制器/PLC连接手册”的首页。
