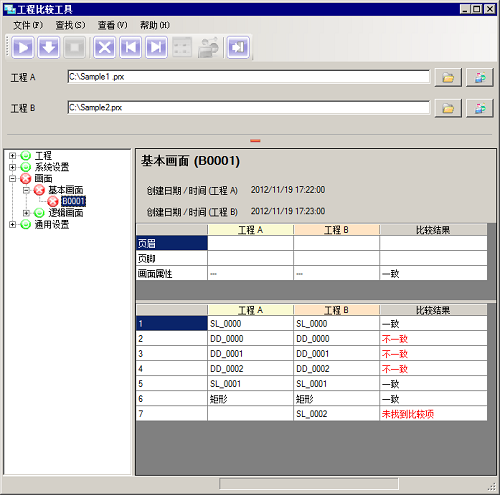

此功能用于比较两个不同的工程文件。如果两者存在不同，可查看详细情况。
工具栏
比较
执行源文件与目标文件的比较。
文件输出
将比较结果输出到文件。可选择文件类型(CSV格式或文本格式)和分隔符。
停止
停止比较，输出文件。
仅显示不同之处
仅显示比较结果和有区别的项目。
查找上一个
移动到[不一致]或[未找到比较项]行。查找当前光标所在行上面的行。
查找下一个
移动到[不一致]或[未找到比较项]行。查找当前光标所在行下面的行。
显示详情
显示选定项目的详情。
转到编辑器
在GP-Pro EX中打开选定项目。
退出
终止工程比较。
比较源/目标
选择要比较的工程文件。从[应用]中选择[比较工程]后，GP-Pro EX中已打开的工程文件成为[工程A]中的选定文件。
比较结果(树形视图)
工程设置详情以树形结构显示。各设置的比较结果用图标颜色加以显示。点击一个项目可显示详情。
：一致
：不一致
：未找到比较项
根据具体项目，仅显示有/无区别，有些详情可能无法显示。
3.9.2 工程比较工具限制

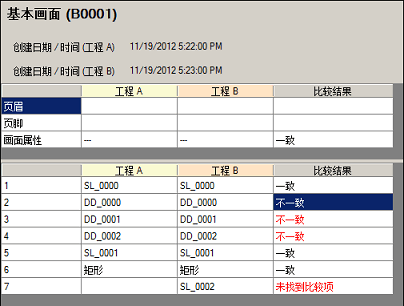

比较详情
显示比较结果(树形视图)中选定项目的详情。
上级
显示页眉、页脚和其他画面属性的结果。
下级
按放置部件的顺序显示比较结果。
用对勾图标表示比较项目是否在[工程A]和[工程B]进行了设置。有对勾表示进行了设置。
比较结果显示[一致]或[不一致]后，可选择[不一致]的项目，点击[显示详情]来确认比较结果的详细情况。根据比较结果(树形视图)的具体项目，显示的对话框会有所不同。
如需显示详情，请点击[工程A]和[工程B]
。需要在GP-Pro EX中打开两个工程文件。

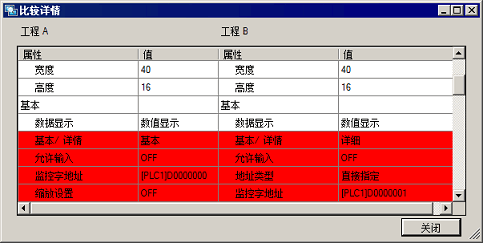

比较详情
显示部件属性的区别。
用红色显示不同的属性。

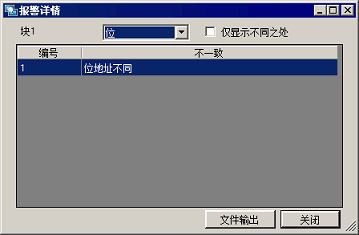

报警设置详情
显示报警消息的区别。
从[块]下拉菜单中，可切换位监控和字监控。

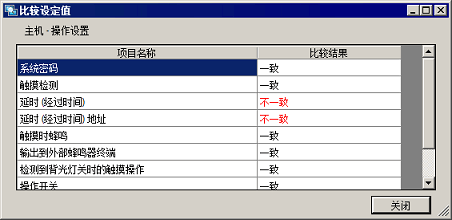

比较设定值
显示设定项目的区别。
也可以从Windows的[开始]菜单中启动工程比较工具。从[开始]菜单的[程序]中，指向[Pro-face]、[GP-Pro Ex *.**](*.** = 版本)，然后点击[Project Compare Tool]。
不能启动多个工程比较工具。
工程比较工具的界面语言取决于启动步骤。
如果从GP-Pro EX的[选项]菜单中启动，界面语言将取决于[系统语言](在[工程]菜单-[系统设置]-[主机]-[显示设置]中)。
如果从Windows的[开始]菜单启动，界面语言将取决于操作系统语言。但是，如果GP-Pro EX不支持该语言，将显示为英语。
通过将比较结果输出到文件，可输出[基本]中的[比较结果(树形视图)]信息和[详情]中的[比较详情]信息。[基本]中的匹配信息不输出，但[详情]中的所有比较结果均会输出。
工程比较工具运行环境
|
|
规格 |
注释 |
|---|---|---|
|
PC |
PC/AT兼容机 |
|
|
对应操作系统和版本 |
|
|
|
其他非操作系统程序 |
.Net Framework 2.0 |
|
|
硬盘空间 |
720MB以上 |
安装GP-Pro EX所需的可用空间。*1 |
|
内存 |
512MB以上
1GB以上 |
建议使用1GB及以上的内存。
建议使用2GB及以上的内存。 |
|
鼠标 |
需要 |
|
|
其他必要设备 |
CD/DVD驱动器：仅安装时需要 |
|
|
关于运行环境的重要注意事项 |
必须为所有相关硬件安装驱动程序。 |
|
*1包含传输工具等其他工具所需的容量。传输工具在安装[GP-Pro EX]时会一并安装。不包含其他工具所需的容量。
