3.2 新建工程 - 启动/创建画面/保存/退出

本节介绍从启动GP-Pro EX到创建、保存和退出工程文件的工作流程。

启动

  1. 双击桌面上的快捷图标或从[开始]菜单中指向[所有程序(P)]，[Pro-face]，选择[GP-Pro EX***]。(星号**表示版本号。)

  2. 启动GP-Pro EX时，将显示如下对话框。
    从下次启动GP-Pro EX开始，可在每次启动软件时执行更新检查。勾选[在程序启动时检查更新]复选框，然后点击确定]。
    如果希望仅在需要时检查更新，可清除此复选框然，后点击确定。

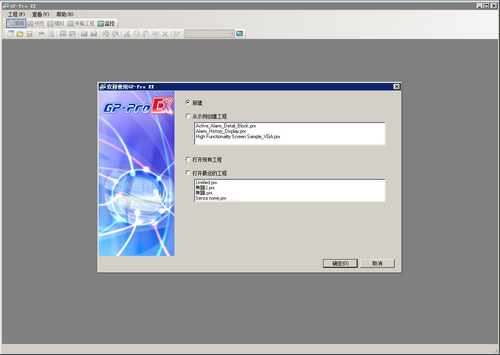

  3. 将显示[欢迎使用GP-Pro EX]对话框。选择[新建]并点击[确定(O)]。

    • 要创建新工程，从[工程(F)]菜单中选择[新建(N)]。您也可以点击来创建新工程。将显示[欢迎使用GP-Pro EX]对话框。

    • 可以用保存在[Sample]文件夹中的示例工程作为基础来创建工程文件。在欢迎对话框中，选择[从示例创建工程]。该工程是只读的。使用[工程(F)]菜单的[另存为(A)]命令保存文件。

  4. 在下一画面中，从[系列]中选择[GP3000 Series]，然后选择[系列]、[型号]和[方向]。然后点击[下一步]。
    1.4 支持的型号列表

    • [规格]显示所选人机界面机型的详细规格。

    • 如果选择了[GP2000 Series]，GP-Pro EX退出，GP-PRO/PBIII for Windows启动。如果未安装，则不会启动GP-PRO/PBIII。

    • 如果选择的是[IPC Series (PC/AT)]，则无需设置[方向]。在[屏幕大小]中指定显示器尺寸。

  5. 将弹出如下对话框。选择[制造商]、[系列]和[端口]，然后点击[通讯设置]。

    • 要在不配置控制器/PLC系列的通讯设置的情况下创建画面，请点击[新建画面]。画面编辑器显示[基本1]。
      如需创建逻辑程序，请点击[新建逻辑]来显示逻辑编辑器[MAIN]。
      第30章 逻辑编程

    • 如果勾选[使用系统区]复选框，则可以在控制器/PLC上设置GP内部系统数据区。
      5.4.6 [系统设置] - [主机] - [系统区]设置指南

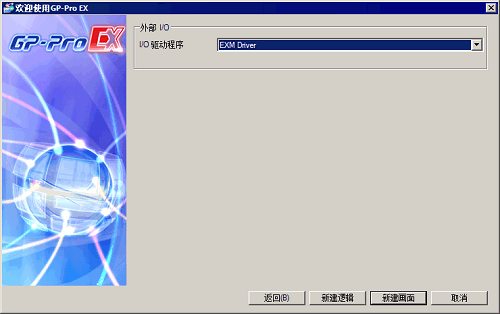

    • 选择[LT3000 Series]时，点击[下一步]，将显示以下画面，请在其中选择拟使用的I/O驱动程序。

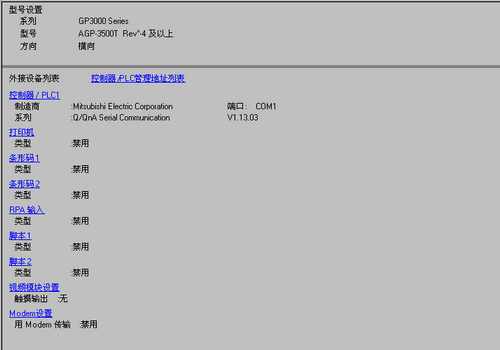

  6. [新建工程]对话框关闭，[系统]选项卡显示在主窗口中。点击[控制器/PLC1]。

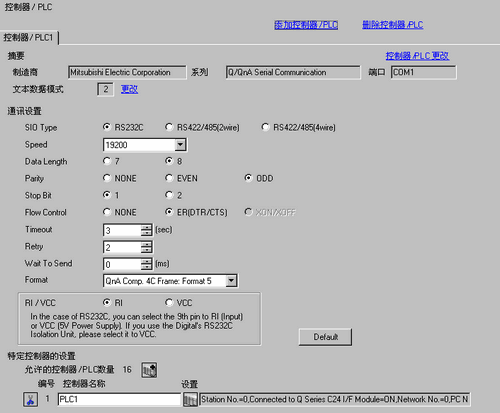

  7. 当显示[控制器/PLC]时，指定通讯设置。

    • [通讯设置]详情根据控制器/PLC系列的不同而不同。请参阅“GP-Pro EX控制器连接手册”查看有关所用控制器/PLC的信息。
      建议保留[超时]、[重试]和[等待发送]的默认设置。

创建/保存

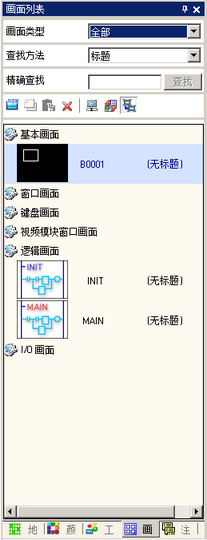

  1. 打开画面列表窗口，双击基本画面。

    • 如果[画面列表]不在工作区，从[查看(V)]菜单中指向[工作区(W)]，然后选择[画面列表(G)]。

    • 要创建逻辑程序，双击当前显示的逻辑画面。如果选择了一个不支持逻辑功能的型号，可以创建逻辑程序但该程序不能在人机界面上运行。
      第30章 逻辑编程

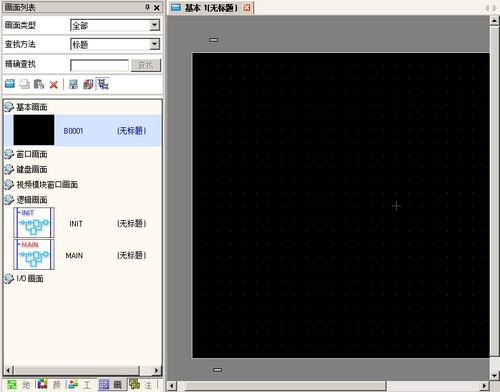

  2. [基本画面]显示如下。

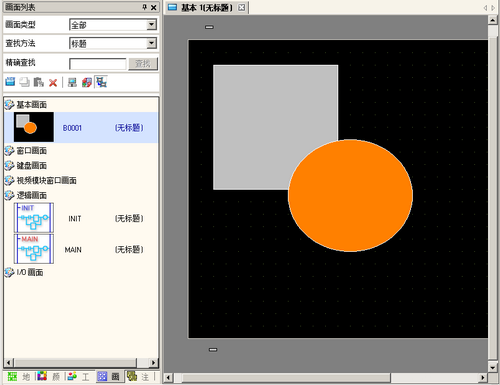

  3. 创建一个画面。

  4. 添加一个新画面。
    从[画面(S)]菜单中选择[新建画面(N)]或点击。然后将显示[新建画面]对话框。选择[画面类型]，指定[画面]和[标题]并点击[新建]。

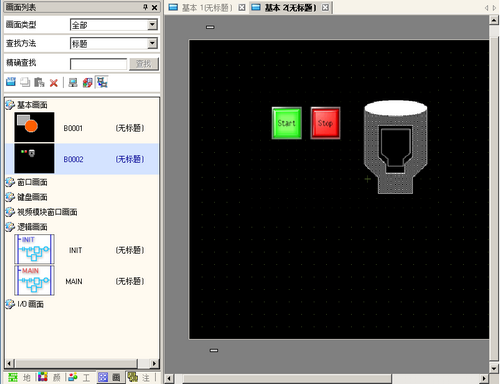

  5. 显示[基本2]。

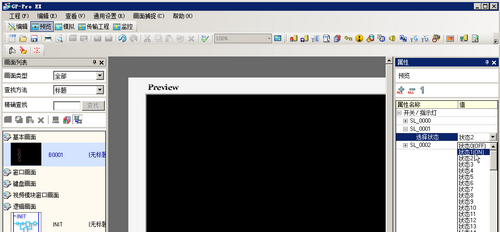

    • 即使在绘制模式下，也可以通过点击状态工具栏上的[预览]图标来查看画面在人机界面上的显示状态。(显示的颜色与机型的颜色对应)
      在[查看(V)]菜单中指向[工作区(W)]并选择[属性(P)]来查看一些简单操作(如，显示或隐藏窗口部件，单独更改开关指示灯的状态、在数据显示器中显示临时值等)。

      可以通过从[画面捕捉(C)]菜单中选择[导出到文件(F)]，将显示的预览画面保存为JPEG文件。
      在确认显示后，点击状态工具栏上的[编辑]图标，返回到画面编辑器。

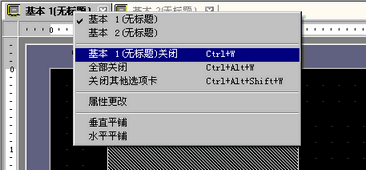

    • 如需关闭打开的画面，请点击画面选项卡的右侧，或右击选项卡，从弹出的菜单中选择关闭命令。

      关闭该工程时，将保存选项卡的显示状态。下一次打开该工程时，选项卡的显示状态会与退出时一样。

  6. 从[工程(F)]菜单中选择[另存为(A)] 。

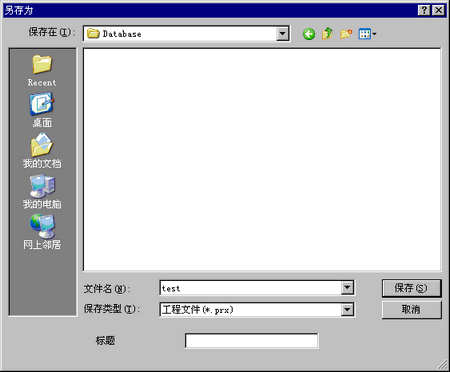

  7. 将显示[另存为]对话框。定义文件保存位置和文件名并点击[保存(S)]。

    • 文件名最多为255个字符，包括文件扩展名。

    • 保存工程时会自动执行错误检查。如果工程文件中包含错误，将在[错误检查]窗口中显示具体内容。双击显示的行，有问题的画面将显示出来，此时请进行相应的修改。

    • 如需检验画面运行情况，请点击[模拟]。
      33.1 设置菜单

结束

  1. 从[工程(F)]菜单中选择[退出(X)]或点击画面右上角的图标。
