通讯端口设置
USB
当使用USB传输电缆来传输画面时选择此项。
当连接数据传输USB电缆(CA3-USBCB-01)和GP-4100系列专用电缆(ZC9USCBMB1)，或数据传输USB电缆(CA3-USBCB-01)和标准USB电缆(Type-A或Mini-B)时，在[传输工具]中点击[接收工程]、[人机界面信息]或[发送Web数据]，将显示[选择USB电缆]对话框。请选择使用哪个USB电缆。
[A到A(主到主)]:使用[CA3-USBCB-01]时选择。
[A到Mini-B(主到从)]：使用[ZC9USCBMB1]或标准USB电缆(Type-A或Mini-B)时选择。
LAN
当使用以太网(LAN)传输画面时选择此项。
LAN自动设置
选择此项可自动搜索网络上的所有人机界面。
端口(搜索)
如果指定了[LAN自动设置]，设置搜索时使用的端口号。
PASV
如果选择了[LAN]却由于网络安全问题不能传输时选择此项。
Modem
选择该选项，可使用调制解调器传输工程。
电话号码
输入调制解调器的电话号码。
注册电话号码
注册电话号码。您最多可以注册100个电话号码。
删除电话号码
删除已注册的电话号码。
COM
当使用串口传输工程时选择此项。
端口
从COM1到COM9中选择将使用的串口。
波特率
从9600/19200/38400/57600/115200中选择通讯速度。选择的速度与您在系统设置的[Modem]中选择的速度一样。
传输扩展配方数据
指定传输工程数据时是否传输扩展配方数据。
传输CF/SD卡数据
指定是否将目标文件夹中的数据发送到人机界面的CF/SD卡。如果不想替换CF/SD卡上的数据，请清除该复选框。
传输Web站点数据
指定是否发送在[Web站点传输设置]-[数据传输]中设置的文件夹中的HTML标准模板。
传输工程
自动
要传输的工程与人机界面上的工程进行比较。如果它们是同一工程，只发送已更新或已添加的画面数据。
当发送一个新的或不同的工程时，在确认消息中点击[OK]后，发送整个工程。
全部传输
发送要传输的整个工程。覆盖人机界面上现有的工程。
初始化
设置传输工程时的初始化目标。
变量值
用当前变量初始化工程时勾选此项。将初始化当前值及保持变量。
备份存储器(SRAM)
当用备份存储器数据初始化工程时勾选此项。
即使未勾选备份存储器(SRAM)复选框，根据工程传输条件，也可能删除保存在人机界面备份存储器(SRAM)中的数据。关于保存在备份存储器中的数据被删除的条件，请参阅以下内容。
34.13.1 传输限制
传输系统
自动
当发送工程时，GP-Pro EX自动比较工程系统版本和GP系统版本，如有必要，将系统程序*1、协议程序*2以及字体*3下载到人机界面。
在如下情形中下载这些项目：
当人机界面无数据(工厂默认)时执行传输
如果保存在人机界面上的系统程序(Runtime)版本比GP-Pro EX版本低。
当人机界面中保存了协议程序(驱动程序)的旧版本时，或增加、更改了工程的控制器/PLC设置时。
当人机界面中没有的字体用在GP-Pro EX中时。
强制传输
格式化GP和发送工程后，GP-Pro EX将强制把系统程序*1、协议程序*2以及字体*3下载到人机界面。
即使GP-Pro EX系统是人机界面上当前系统的以前版本，也可以下载它们。
*1 用于在人机界面上操作工程的数据。
*2 需要与要使用的控制器/PLC通讯的数据。
*3 工程使用的字体数据。

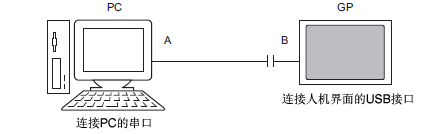

使用2根电缆连接PC和人机界面。

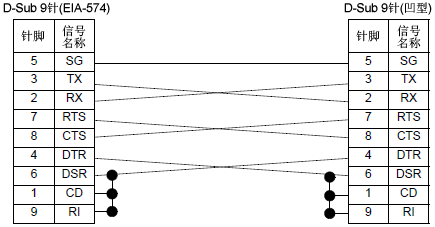

A:自定义电缆
根据下表创建电缆。
B:RS232C-USB转换电缆
请使用“CA6-USB232-01”，它是一个由Pro-face制造的USB串行(RS-232C)转换电缆。(单独销售)。
