34.8.2 传输 - 从人机界面向PC(或向另一台人机界面)传输工程文件

将人机界面上的工程备份(上传)到外部存储器。可将备份数据(*.cml)转换为工程文件(*.prx)并可在PC上编辑备份数据。您也可以将备份数据下载并显示在另一台人机界面上。

从人机界面向PC(或向另一台人机界面)传输工程文件

下面介绍使用CF卡的过程。

1. 在GP-Pro EX状态工具栏上，点击[传输工程]图标，启动[传输工具]。


2. 在[选择工程]中选择您希望传输的工程。

3. 点击[Memory Loader]，打开如下对话框。点击[创建启动数据]。


4. 选择[CF/SD卡]并点击[浏览]。





   • 如果将CF卡输出文件夹设置为工程的临时存储位置，在[选择文件夹]对话框中将显示输出文件夹路径。
     3.6.2 设置步骤 - 设置目标文件夹

5. 在[浏览文件夹]对话框中，指定CF卡根文件夹并点击[确定]。

6. 在[选择文件夹]对话框中，点击[确定]开始创建数据。
   创建数据时，会显示如下对话框以显示创建状态。


7. 数据创建完成后，点击[关闭]。创建的数据保存在CF卡中。



   • 当[CF卡文件夹]用作临时位置存储工程时，数据被输出到指定路径。将[CF卡文件夹]中的所有数据复制到CF卡的根文件夹。

8. 将CF卡插入人机界面。要显示系统菜单，在0.5秒内，触摸右上角然后左下角或触摸左上角然后右下角。


9. [CF/USB]。触摸它。[CF startup]，触摸它以重置人机界面


10. Memory Loader Tool启动并弹出以下画面。触摸[Upload]。

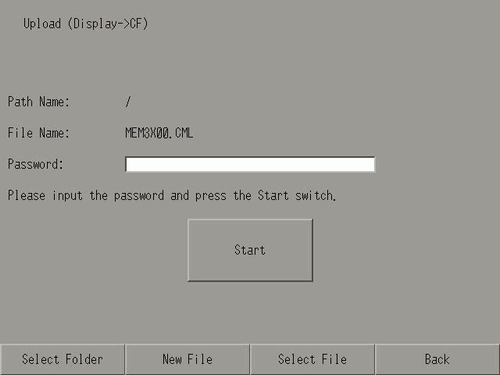

11. [触摸[Start]，开始将人机界面工程保存为备份数据(*.cml)。(如果有传输密码，请首先输入密码，然后触摸[Start]。)





    • 以[File Name]栏中显示的名称保存备份数据。如果您使用的是AGP-3500T，默认为“MEM3X00.CML”。如果您想使用另外一个文件名，请触摸[New File]。要覆盖CF卡中的现有文件名，请触摸[Select File]。

    • 当使用GP-4100系列时，密码输入键盘分为字母输入和数字输入键盘。使用[A-1]和[1-A]键更换键盘。
      每次您触摸数字键盘上的键时，输入字符更改。

12. 一旦上传完成，触摸[Back]和[Exit]，关闭Memory Loader工具。

13. 从人机界面中拔出CF卡，然后再插入PC。

14. 在GP-Pro EX状态工具栏上，点击[传输工程]图标，启动[传输工具]。


15. 点击[Memory Loader]。将显示如下对话框。
    点击[创建工程]。

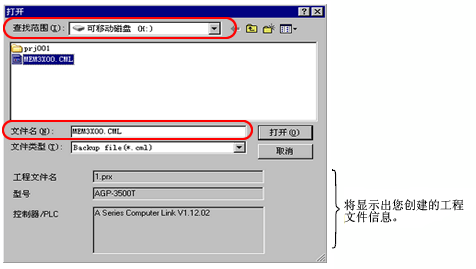

16. 在下面的对话框中，在[查找范围]栏中选择CF卡。选择备份文件(*.cml)以将其转换为工程文件(*.prx)，并点击[打开]。


17. 输入要创建的工程文件的名称及位置，点击[保存]。

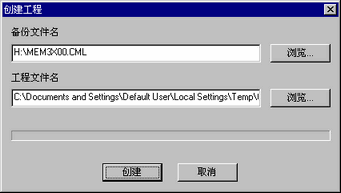

18. 确认[创建工程]对话框中的信息然后点击[创建]。




    • 点击[浏览]，编辑备份文件或工程文件的设置。

19. 将弹出如下对话框。
    当弹出“数据创建完成”消息时，点击[关闭]。
