34.3.2 传输 - 从人机界面传输到PC(接收)

将当前保存在人机界面上的工程数据接收到PC。在使用以太网接收数据前，您必须在人机界面上设置IP地址。

1. 使用LAN电缆，将人机界面和安装有GP-Pro EX的PC建立网络连接。(在PC上设置与人机界面相同网段的IP地址)。

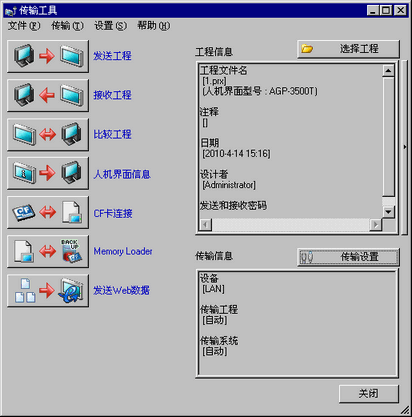

2. 在GP-Pro EX的状态工具栏上，点击传输工程图标，启动[传输工具]。
   在[传输信息]中，确认[通讯端口]为[LAN] 。


3. 点击[接收工程]。为将接收的数据指定[保存到]位置和[文件名]，然后点击[保存]。

4. [选择人机界面]对话框出现，显示网络上人机界面的IP地址。选择目标人机界面的IP地址并点击[确定]。传输开始。





   • 检测与PC有着相同子网掩码的人机界面。

   • 如果不是自动获取IP地址，点击[添加]，然后人工输入IP地址。


   • 如果因防火墙或路由器限制而不能进行传输，勾选[PASV]复选框有时能允许您继续传输。

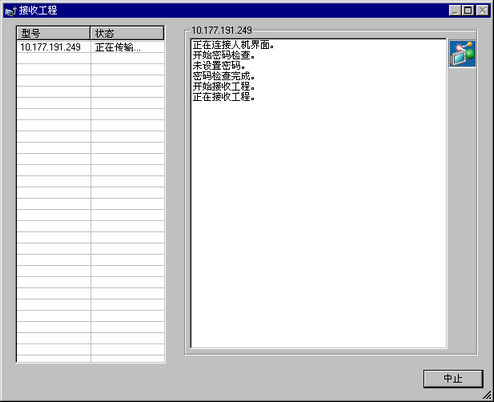

   文件接收期间会显示以下对话框，用于查看通讯状态。


5. 当传输完成时，状态从[正在传输]更改为[传输完成]。
   点击[关闭]。
   如果接收了一个使用CSV数据配方或其他CF/SD卡数据的工程文件，将显示如下对话框。指定一个位置，将数据保存到CF/SD卡。点击[确定]完成该过程。


6. 点击[关闭]返回到传输工具。再次点击[关闭]，关闭传输工具。
