34.4.1 设置步骤 - 传输前比较工程

比较GP-Pro EX当前打开(或选定)的工程和保存在人机界面中的工程。

1. 在GP-Pro EX状态工具栏上，点击[传输工程]图标，启动[传输工具]。


2. 点击[传输设置]，显示[传输工具]对话框。确保[通讯端口设置]为[LAN]。勾选[LAN自动设置]复选框，点击[确定]。

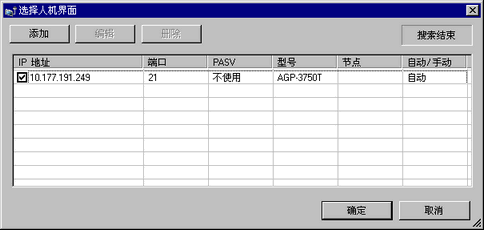

3. 选择人机界面的IP地址以比较工程数据，然后点击[确定]。

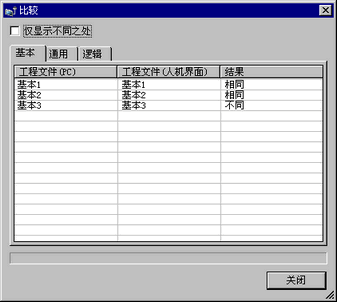

4. 将显示以下的[比较]对话框，并显示PC和人机界面的比较结果。





   • 勾选[仅显示不同]复选框。比较结果显示不同的画面。

   • 工程相同和工程不同时显示如下消息。


   • 如果逻辑程序或影响逻辑程序的设置与被比较工程不同，[控制设置]也将不同。[控制设置]显示与逻辑程序有关的设置。

   • 当比较具有不同控制器/PLC配置的工程时，[通用]选项卡上显示[通讯设置]项。另外，比较设有间接控制器的工程时，将显示[特定控制器设置]项。

   • 两个工程文件的比较结果在画面上看可能是相同的，但实际上它们可能是[不同]的。
     这是因为工程文件中的更新信息是按画面和按配置进行管理的。
     例如：
     人机界面：ABC.prx
     GP-Pro EX：ABC.prx(工程文件中包含一个曾被删除的基本画面，保存后又被重新复制。)

5. 在确认完结果后点击[关闭]。
