23.10.1.1 密码设置

设置15个安全级别的密码和用户ID。

[级别模式]或[用户ID模式]将根据[添加用户ID]而显示。

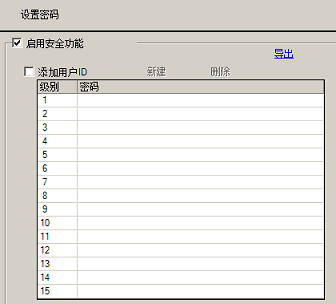

<级别模式>

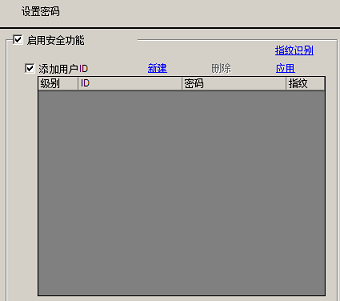

<用户ID模式>



启用安全功能

选择使用安全功能。

添加用户ID

指定是否将用户ID添加到级别设置中。

采用用户ID模式请选择[添加用户ID]。采用级别模式请取消勾选[添加用户ID]。

23.11 密码/用户ID输入窗口

级别/密码

对于级别模式

设置级别1到15的密码。

密码最多为8个单字节字符。密码和用户ID区分大小写。

只为您想使用的安全级别设置密码。不需要为所有安全级别设置密码。

  • 如果选择了级别模式,不能为多个安全级别设置同一密码。

  • 通过在安全级别15中设置密码,可以进入离线模式更改人机界面上所有安全级别的密码。

级别/ID/密码

用户ID模式

最多可以注册100个密码。

可以在1至15间任意设置级别。

密码和用户ID最多可以使用8个单字节字符。密码和用户ID区分大小写。

  • 对用户ID模式来说,可以为多个安全级别设置相同的密码,但不能为多个安全级别设置相同的用户ID。

  • 当级别模式被更改为用户ID模式时,只有那些已经拥有密码的行可以用用户ID模式进行注册。

  • 如果在[添加用户ID]已经启用后又禁用它,就会显示一条消息,警告如果继续操作,密码设置中的所有已注册的内容都将被删除。选择“是”删除所有已注册的内容。

添加/删除

选择[添加用户ID],启用[新建]和[删除]选项。选择[新建]在密码和用户ID的注册行中添加一行。选择[删除]来删除选定的行。

指纹识别设置

显示[指纹识别]对话框。

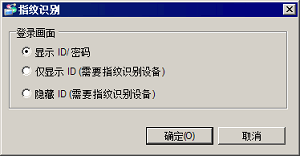

登录画面

从下述选项中选择当触摸要求输入密码的部件时的登录画面。

  • 显示ID和密码

可选择输入用户ID和密码登录,或选择使用指纹识别登录。即使指纹识别验证失败,也能通过用户ID和密码登录。

  • 仅显示ID(需要指纹识别模块)

只能使用指纹识别登录。

  • 不显示ID(需要指纹识别模块)

只能使用指纹识别登录。

应用

导入CSV文件格式的用户ID/密码/级别数据。另外,也可以导入用指纹识别设置工具保存的安全数据。

导出设定的用户ID/密码/级别。将在指定的输出位置创建[security]文件夹,并将文件输出到此位置。

人机界面CSV文件格式

用户ID/密码/级别被输出到文件“security.csv”。

通过将导出的CSV文件保存到外部存储器,可以用特殊开关在人机界面上显示CSV文件的内容。另外,可以用[特殊数据显示器]部件的[文件管理器]和[显示CSV]在人机界面上编辑CSV文件。

23.8 在线编辑密码

指纹识别设置工具格式

用户ID/密码/级别/指纹数据被输出到文件“SecFPDat.bin”。指纹数据必须用指纹识别设置工具设置,或在人机界面运行时设置。不能用GP-Pro EX设置。

23.9 用指纹识别进行登录

设置各功能的安全级别

选择是否设置功能性安全设置。

可以设置的功能如下。

项目

功能

切换到离线模式

离线功能

逻辑监控

逻辑功能

在线逻辑编辑

逻辑功能

读取GP-Viewer数据

GP-Viewer功能

写入GP-Viewer数据

GP-Viewer功能

查看Web服务器内容

Web服务器功能

读取Web服务器数据

Web服务器功能

写入Web服务器数据

Web服务器功能

查看FTP文件夹中的文件

FTP功能

保存或删除FTP文件夹中的文件

FTP功能

读取Camera-Viewer

Camera-Viewer EX

级别

设置安全设置功能的级别。

  • 安全级别0表示没有安全设置。

级别0或级别15

为“导出错误”选择级别0或级别15。

要设置级别15,需要设置级别15密码。没有该设置时,将出现下列错误消息。

级别0至级别15

对逻辑功能、GP-Viewer功能、Web服务器功能和FTP功能来说,可以在0到15间设置安全级别。但是根据各不同功能,将适用以下级别设置标准。

在线逻辑编辑必须设置常量级别或更高级别。

写入GP-Viewer数据只能设置常量级别或更高级别。

写入Web服务器数据只能设置常量级别或更高级别。

保存或删除FTP文件夹中的文件数据只能设置常量级别或更高级别。

当选中时,无论安全级别如何,都禁用该功能。可以设置[写入GP-Viewer EX数据]、[写入Web服务器数据]或[保存或删除FTP文件夹中的文件]。

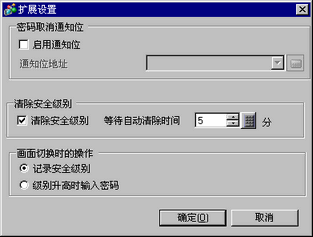

扩展设置

显示[扩展设置]对话框。

启用通知位

勾选该复选框,当通过控制器/PLC执行切换画面操作后使用ESC键来退出密码输入窗口时,发送通知。

如果通过触摸来切换画面,该功能无效。

通知位地址

当用[ESC]键通过控制器/PLC控制取消密码输入窗口时,指定的通知位地址置ON。

从[工程]菜单中指向[系统设置],点击[主机],打开[显示设置]选项卡。如果不勾选[反映在控制器/PLC中],则监视通知位。如果勾选,在控制器/PLC上将[切换到画面]复位到与[当前画面]相同。当画面号匹配时,密码输入窗口关闭。

  • 如需通过控制器/PLC操作[切换到画面],请配置系统数据区。
    5.4.6 [系统设置] - [主机] - [系统区]设置指南

  • 如果设置了强制画面切换([系统区起始地址]+8,位15为ON),在经过[清除等待时间]后,密码输入窗口中的输入会被取消。尽管通知位地址置ON,密码输入窗口仍继续显示。

清除安全级别

此功能指定当在[定时器]指定的时间段内没有人机界面操作/画面切换时,是否将安全级别状态返回为“0”。

定时器

在1到60分钟之间指定自动清除时间。

  • 当LS9300的位0从OFF->变为ON时通过使用内部寄存器地址的位操作来进行清除,将清除安全级别,且重置LS9301到0的安全级别值。在清除安全级别后,将LS9300的位0返回到OFF。(LS9301是只读的)

画面切换时的操作

一旦安全级别升高,除非被自动清除或用安全控制地址(LS9300)清除,否则当前安全级别不会降低。因此,可以根据需要切换画面。

如果切换目标画面比当前画面的安全级别低,当前级别将降低到切换目标画面的安全级别。
所以,下一次当从安全级别低的画面切换到安全级别高的画面时,需要进行密码验证。

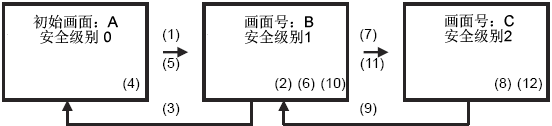

例如:

记录安全级别

当前级别

(1)级别1密码画面

0

(2)显示画面B

1

(3)无需密码

1

(4)显示画面A

1

(5)无需密码

1

(6)显示画面B

1

(7)级别2密码画面

1

(8)显示画面C

2

(9)无需密码

2

(10)显示画面B

2

(11)无需密码

2

(12)显示画面C

2

级别升高时输入密码

当前级别

(1)级别1密码画面

0

(2)显示画面B

1

(3)无需密码

1

(4)显示画面A

0

(5)级别1密码画面

0

(6)显示画面B

1

(7)级别2密码画面

1

(8)显示画面C

2

(9)无需密码

2

(10)显示画面B

1

(11)级别2密码画面

1

(12)显示画面C

2

  • 这仅适用于切换基本画面(包括子显示画面)

  • 如果在用户ID模式中选择了[级别升高时输入密码],当为切换画面而降低级别时,系统变量“#H_LoginUserID”不更新。

  • 当使用GP-Viewer功能时,即便在GP-Viewer上选择了[级别升高时输入密码],也不起作用。而总是按[记录安全级别]操作。
