11.5.1 设置步骤 - 通过触摸或控制器/PLC切换画面

配置设置，以便能通过触摸或从控制器/PLC中切换显示画面。

(对触摸来说，显示画面切换到画面“10”。)

1. 在[部件(P)]菜单中，指向[开关/指示灯(C)]，选择[切换画面开关(C)]或点击，然后将开关放置在该画面上。

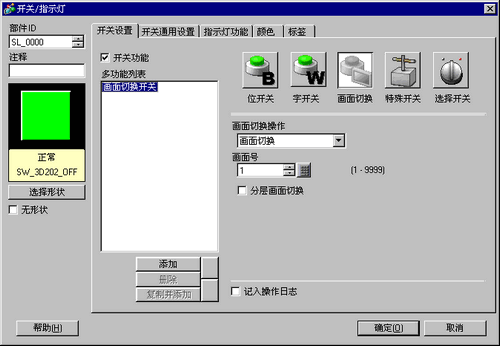

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 在[画面切换操作]下拉列表中选择[画面切换]。将[画面号]设置为目标画面号10。

5. 需要的话，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定]。



   • 根据所选的形状，可能不能更改颜色。

   • 选择开关后按下[F2]键，可以直接编辑标签文本。

   • 在定义了画面切换之后，开关上将显示图标。点击该图标跳到指定画面。此功能对检查画面设置非常有用。

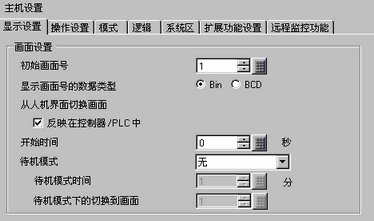

6. 从[工程(F)]菜单中选择[系统设置]，然后点击[主机]。打开[显示设置]选项卡。

7. 勾选[反映在控制器/PLC中]复选框。





   • 选择[反映在控制器/PLC中]复选框，人机界面启动后即会在[切换到画面号]地址中写入已设置的初始画面号。如果未勾选[反映在控制器/PLC中]，画面将切换至[切换到画面号]地址中的画面号。但如果[切换到画面号]地址中没有数据，将显示已设置的初始画面。

   • 当勾选[反映在控制器/PLC中]复选框时，由触摸启动的画面切换会将当前画面号写入[切换到画面号]地址中。如果未选择该复选框而又用开关切换画面，不仅画面编号不会被写入控制器/PLC，而且会出现控制器/PLC不能启动切换画面操作的情况。
     更多信息，请参阅下面的内容。
     11.8.1 画面切换限制

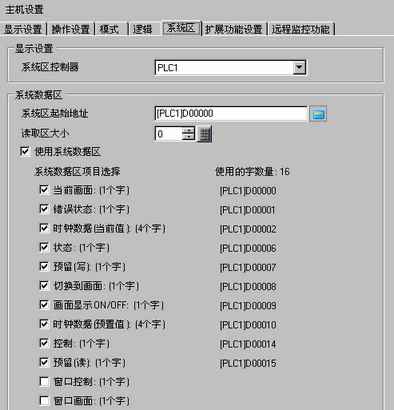

8. 点击[系统区]选项卡，设置[系统区起始地址]。


9. 勾选[启用系统区]复选框，确认已勾选[切换到画面：(1个字)]复选框。

10. 要通过触摸操作来切换画面，请使用[画面切换开关]。要从控制器/PLC中切换显示的画面，请将目标画面号写至[切换到画面：(1个字)]地址。现在，既可以通过触摸切换显示的画面也可以从控制器/PLC中切换显示的画面。
