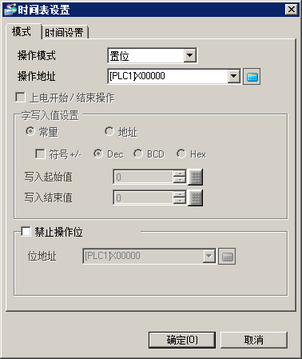

操作模式
指定触发操作的操作类型。
您可以选择：[置位]、[复位]、[字设置8]、[字设置16]或[字设置32]。

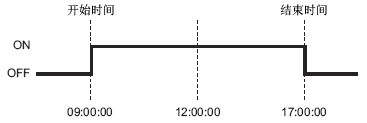

置位
在开始时间指定位置ON。在结束时间该位置OFF。
示例
开始时间：09:00:00
结束时间：17:00:00

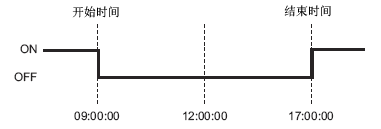

复位
在开始时间指定位置OFF。在结束时间该位置ON。
示例
开始时间：09:00:00
结束时间：17:00:00

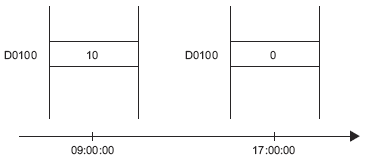

字设置8/字设置16/字设置32
在开始时间将指定的[写入起始值]写入字地址。在结束时间将指定的[写入结束值]写入字地址。
示例
设备地址：D0100
开始值：10
结束值： 0
开始时间：09:00:00
结束时间：17:00:00
操作地址
指定用于控制时间表的地址。
上电开始/结束操作
选择上电时执行的操作。
启用时
如果GP在时间表范围内开机，将执行开始操作。如果GP在时间表范围外开机，将执行终止操作。

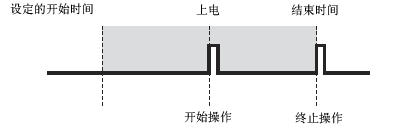

在时间表范围内

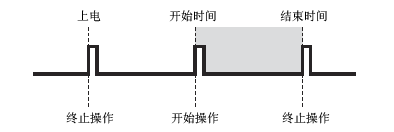

在时间表范围外
禁用时
如果上电时间晚于开始时间，不会自动执行开始操作。但是会自动执行终止操作。
此外，如果未设置终止操作，时间表范围将得不到识别，也不会执行相应操作。
字写入值设置
只有将模式设置为[字设置8]、[字设置16]或[字设置32]时这些设置才是有效的。
常量/地址
选择设置[写入起始值]和[写入结束值]的方法。
常量
写入并指定设定常量。
地址
设置保存该值的地址。您可以通过更改保存的值来更改[写入起始值]和[写入结束值]。
符号+/-
当选择[常量]时，指定如何处理负值。
Dec/BCD/Hex
当选择[常量]时，选择[写入起始值]和[写入结束值]的数据格式。
写入起始值
对于[常量]
指定起始值。
对于[地址]
指定用来保存起始值的地址。
写入结束值
对于[常量]
指定结束值。
对于[地址]
指定用来保存结束值的地址。
如果在[时间设置]选项卡上启用了[终止操作]，您可以使用该选项。
禁止操作位
选择禁用时间表功能。在时间表开始时，将从[禁止操作位]地址中读取指定的值。如果[禁止操作位]为ON，将不执行时间表操作。
位地址
选择[禁止操作位]地址。
[写入起始值]和[写入结束值]的设置范围根据指定的数据格式和+/-号而有所不同。
时间表按升序运行计划的操作。
|
操作模式 |
数据类型 |
符号+/- |
设置范围 |
|
字设置8 |
Dec |
禁用 |
0~255 |
|
启用 |
-128~127 | ||
|
BCD |
– |
0~99 | |
|
Hex |
– |
0~FF | |
|
字设置16 |
Dec |
禁用 |
0~65535 |
|
启用 |
-32768~32767 | ||
|
BCD |
– |
0~9999 | |
|
Hex |
– |
0至FFFF | |
|
字设置32 |
Dec |
禁用 |
0~4294967295 |
|
启用 |
-2147483648~2147483647 | ||
|
BCD |
– |
0~99999999 | |
|
Hex |
– |
0~FFFFFFFF |
