25.9.4.6 显示/保存为CSV/计算设置 - 报警

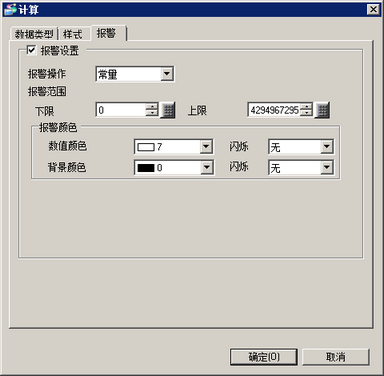

报警

指定是否使用报警显示器(当数值超出报警范围时更改计算数据颜色)。

报警操作

当报警处于活动状态时，从[常量]或[地址]中选择操作。

报警范围

设置报警范围。计算数据按32位处理。

在以下范围内设置[上限]和[下限]。

数据类型

符号+/-

显示范围

Dec

禁用

0~4294967295

启用

-2147483648~2147483647

Hex

—

0~FFFFFFFF(h)

BCD

—

0~99999999

浮点

选中(固定)

-9.9e16~9.9e16

指定保存[上限]的地址。[下限]的地址从[上限]地址向上加。

当指定地址是16位时

当指定地址是32位时

数值颜色

选择显示报警时的数值颜色。

背景颜色

选择显示报警时的背景色。

闪烁

选择闪烁及闪烁速度。您可以为报警颜色中[数值颜色]和[背景色]选择不同的闪烁设置。
