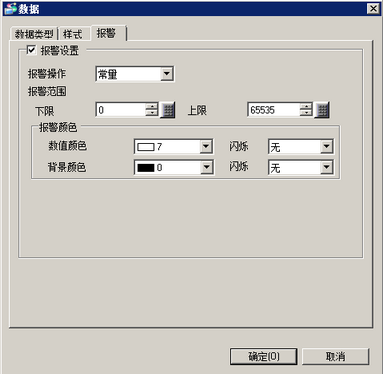

报警
指定是否显示报警(当数值超出报警范围时更改数据颜色)。
报警操作
当报警处于活动状态时，从[常量]或[地址]中选择操作。根据所选操作的不同，[报警范围]的设置也不同。
在[数据类型]选项卡上，如果勾选了[缩放设置]，此设置固定为常量。
支持采样的报警范围设置的机型，请参阅下面的内容。
1.5 支持的功能
报警范围
在[数据类型]选项卡上，如果不勾选[缩放设置]，则需要设置[报警范围]。
在[数据类型]选项卡上，如果勾选了[缩放设置]，[报警范围]与[显示范围]相同。
如果[报警操作]是[常量]
在以下范围内设置[上限]和[下限]。
|
位长 |
数据类型 |
显示符号+/- |
显示范围 |
|
8位 |
Dec |
禁用 |
0~255 |
|
启用 |
-128~127 | ||
|
Hex |
— |
0~FF | |
|
BCD |
— |
0~99 | |
|
16位 |
Dec |
禁用 |
0~65535 |
|
启用 |
-32768~32767 | ||
|
Hex |
— |
0~FFFF | |
|
BCD |
— |
0~9999 | |
|
32位 |
Dec |
禁用 |
0~4294967295 |
|
启用 |
-2147483648~2147483647 | ||
|
Hex |
— |
0~FFFFFFFF | |
|
BCD |
— |
0~99999999 | |
|
浮点 |
选中(固定) |
-9.9e16~9.9e16 |
如果[报警操作]是[地址]
指定保存[上限]的地址。[下限]的地址从[上限]地址向上加。
当指定地址是16位时

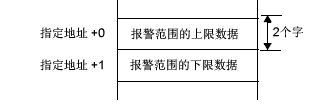

当[位长]是[16位]时

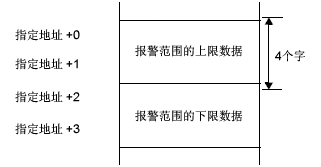

当[位长]是[32位]时
当指定地址是32位时

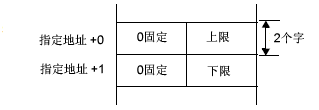

当[位长]是[16位]时

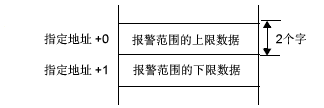

当[位长]是[32位]时
如果[位长]是8位，仅使用指定地址的后8位。
数值颜色
选择显示报警时的数值颜色。
背景颜色
选择显示报警时的背景色。
闪烁
选择闪烁及闪烁速度。可以为报警颜色中[数值颜色]和[背景颜色]选择不同的闪烁设置。
根据人机界面的机型和[颜色]设置，可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。1.6 支持的颜色
当在数据部分设置报警时，报警范围由四舍五入前的值来确定。计算使用四舍五入值。因此，即使数据和计算的报警范围相同，显示颜色也不同。
当[数据类型]为[浮点]时，定义小数位数后，报警范围由一个小数位确定。因此，即时显示值相同，显示颜色也不同。
例如，显示[10.0](位数= 3, 小数位数 = 1)，报警范围为 0-10
当实际值为10.01时，显示报警颜色
当实际值为10.001时，显示正常颜色
