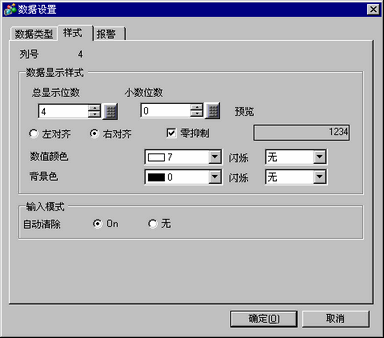

当数据类型为[字8位]/[字16位]/[字32位]时
列号
显示所选列的编号。
总显示位数
从1至17中选择数据的显示位数。可在[项目名称(垂直)字符数]中设置的字符数内进行指定。小数点后显示的数字也包括在位数内。
例如，
如果总显示位数为5，小数位数为2，则如下所示：
小数位数
设置小数点后的显示位数，范围从0到[总显示位数]-1。
当[数据类型]为[Hex]时不能设置此项。
左对齐/右对齐
选择数据显示位置。
零抑制
如果选择了该项，将不显示前面的0。
例如，总显示位数为4
预览
预览所选样式。
数值颜色
设置数值颜色。
背景颜色
选择数值的背景色。
闪烁
选择闪烁及闪烁速度。可以为[数值颜色]和[背景颜色]选择不同的闪烁设置。
根据人机界面的机型和[颜色]设置，可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
1.6 支持的颜色
自动清除
选择当纠正画面上的数据时是否清除以前输入的值。如果设置了[ON]，当输入数据时将删除以前的值，只显示新值。如果设置为[无] ，则保留以前的值，并将新值加在末尾。
(例如，总显示位数为3)

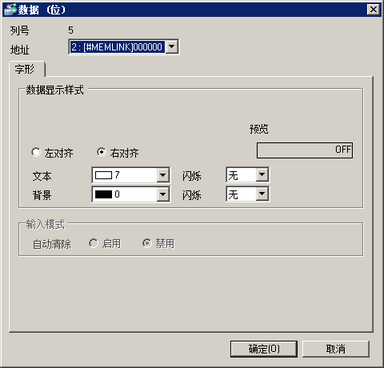

如果数据类型是[位]
在[地址]选项卡中勾选[启用多种数据类型]，在预览区选择数据类型为[位]的列，然后点击[列设置]，将弹出以下对话框。
列号
显示所选列的编号。
地址
显示所选列的地址。可以从列表中更改采样组的注册地址。
左对齐/右对齐
选择数据显示位置。
预览
预览所选样式。
文本颜色
选择文本颜色。
背景颜色
设置文本的背景色。
闪烁
选择闪烁及闪烁速度。可以为[显示颜色]和[背景色]选择不同的闪烁设置。
根据[工程]菜单-[系统设置]-[主机]中和[颜色]设置，有些情况能设置闪烁，有些情况不能设置闪烁。1.6 支持的颜色
自动清除
固定为[禁用]。

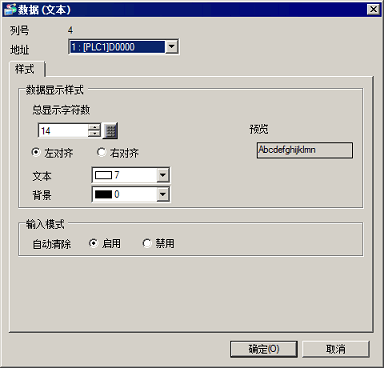

如果数据类型是[文本]
在[地址]选项卡中勾选[启用多种数据类型]，在预览区选择数据类型为[文本]的列，然后点击[列设置]，将弹出以下对话框。
列号
显示选定列的编号。
地址
显示所选列的地址。可以从列表中更改采样组的注册地址。
显示字符数
设置将显示的字符数。此数值必须在[项目名称(水平)/文本字符数]定义的范围之内。
左对齐/右对齐
选择数据显示位置。
预览
预览所选样式。
文本颜色
选择文本颜色。
背景颜色
设置文本的背景色。
闪烁
选择闪烁及闪烁速度。您可以为[显示颜色]和[背景色]选择不同的闪烁设置。
根据[工程]菜单-[系统设置]-[主机]中和[颜色]设置，有些情况能设置闪烁，有些情况不能设置闪烁。1.6 支持的颜色
自动清除
如需清除画面上的文本，则选择此项。
如果选择[ON]，输入新文本时会删除先前的文本，且仅显示新文本。
如果选择[无]，将保留先前的文本，新文本会附在其后。

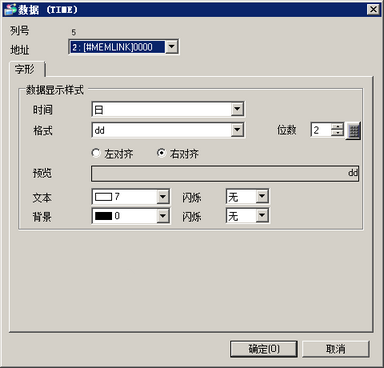

当数据类型为[TIME]/[DATE]/[TIME_OF_DAY]/[DATE_AND_TIME]时
在[地址]选项卡中勾选[启用多种数据类型]，在预览区选择数据类型为[TIME]、[DATE]、[TIME_OF_DAY]或[DATE_AND_TIME]的列，然后点击[列设置]，将弹出以下对话框。
列号
显示选定列的编号。
地址
显示所选列的地址。可以从列表中更改采样组的注册地址。
日期/时间
选择要显示的日期/时间项目。
当[数据类型]为[TIME]时，该设置可用。
日期
指定是否显示日期。如果显示，选择要显示的日期项目。
当[数据类型]为[DATE_AND_TIME]时，该设置可用。
时间
指定是否显示一天中的时间。如果显示，选择要显示的时间项目。
当[数据类型]为[TIME_OF_DAY]或[DATE_AND_TIME]时，该设置可用。
格式
选择[日期/时间]、[日期]或[时间]项目的显示格式。
位数
指定首项的位数。
当[数据类型]为[TIME]时，该设置可用。
左对齐/右对齐
选择数据显示位置。
预览
预览所选样式。
文本颜色
选择文本颜色。
背景颜色
设置文本的背景色。
闪烁
选择闪烁及闪烁速度。您可以为[显示颜色]和[背景色]选择不同的闪烁设置。
根据[工程]菜单-[系统设置]-[主机]中和[颜色]设置，有些情况能设置闪烁，有些情况不能设置闪烁。1.6 支持的颜色
